Préambule
Second appareil acquis lors de la brocante Unicef de Ath. Il est tout beau, tout propre, comme tous les appareils de ce Monsieur.
Il manque le couvercle de la pile, en dessous, je peux donc vous faire un prix. Mais avec plaisir ! Et voilà ce magnifique Kodak Retina II F qui va rejoindre les quelques uns que j’ai encore.
Car si souvent la marque ne m’inspire pas parce que la plupart de ses appareils sont de piètre qualité (produit de masse), force est de reconnaître que les Retina sortent du lot.
Une chose m’intrigue cependant : pourquoi m’a-t-il parlé d’une pile alors que l’appareil possède bien une cellule (toujours active) mais au sélénium ? Trop tard pour lui poser la question, ce sera l’occasion de quelques recherches …
Un peu d’histoire
Ce chapitre ne sera pas très long car je vous ai déjà présenté quelques Kodak Retina, comme le Retina type 149, le Retina IIC ou le Retina IIIC.
Pour mémoire, Les Retinette et Retina seront parmi les plus grands succès de Kodak. Peut-être parce que ce ne sont pas vraiment des Kodak ?
En effet, il faut aller voir chez August Nagel pour trouver l’origine de ces appareils. Rappelez-vous, en 1926, Contessa et Nettel intègrent le groupe Zeiss Ikon. Las, August aime trop son indépendance et il se lance dans une nouvelle entreprise et crée en 1928 la Nagel Werke ou Dr-August Nagel-Factory.
Seulement voilà, les années noires de 1929 passent par là et il doit trouver des fonds pour continuer son activité. Car il a commencé à développer un appareil en 135 capable de rivaliser avec Leica et Contax, tout en restant abordable : c’est la naissance des Retinette et Retina. Il développe aussi une autre évolution, celle de la cartouche préemballée de film 24×36 (celle que nous connaissons encore de nos jours !)
Il négocie le rachat de son entreprise avec Kodak, qui voit là un moyen d’élever la qualité de ses appareils (fabriqués aux USA) et de casser l’image de bas de gamme qui leur collait à la peau. La Kodak AG devient la filiale allemande de Kodak, avec à sa tête ce cher August Nagel, qui pourra alors développer les deux appareils, qui seront commercialisés pendant plus de trente ans sous de multiples versions : boitier avec viseur simple, avec télémètre, avec objectifs fixes, puis interchangeables et enfin des réflex mono-objectif. Le film en bobine sera là encore une autre réussite, que Kodak déclinera en centaines de versions.
Cependant, dès les années cinquante, les appareils japonais ont commencé à laminer l’industrie photographique allemande. Kodak AG ne fut pas épargnée et les derniers Retina seront de pâles descendants des Retina des débuts (par exemple, le Kodak Instamatic Reflex – 1968 – 1972 – n’est autre qu’un Retina Reflex à objectifs interchangeables mais qui utilise le film en cassette 126).
Les Retinette sont la version simplifiée et moins chère des Retina. Elles utilisent aussi le film 135 en bobine. Elles sont essentiellement avec un petit soufflet, comme les Retina, qu’elles perdront au début des années cinquante.
Rappelons encore que cet appareil est le premier à avoir utilisé le film 24×36, en 1934. On peut penser que celui-ci fut créé pour lui, ou inversement.
La gamme s’étend donc de 1934 à 1969 (belle longévité), avec cette qualité de fabrication qui fera bien défaut plus tard.
Bien évidemment, sur les 35 ans de carrière du Retina, les améliorations ont été nombreuses et progressives : on passe du simple viseur au télémètre (Retina I vers Retina II) ; puis la synchronisation du flash, le remplacement des boutons d’avance et d’armement par un levier (plus rapide et agréable à utiliser) ; l’adjonction d’une cellule au sélénium, non couplée puis couplée ; des objectifs fixes out interchangeables ; pour certains modèles, couplage de la commande d’ouverture et de vitesse sur base de la valeur d’exposition (EV).
Petit résumé des appareils à simple viseur (type I) :
Et de la série avec télémètre (type II)
Bien que très bien construits et équipés, les Kodak se vendaient (un peu) moins chers que leurs concurrents, les Zeiss Ikon et les Voigtländer, les Leica et les Contax, bien évidemment.
L’année 1963 sera celle – a mon avis – du basculement car c’est à cette époque que Kodak lance le film en cassette 126, qui simplifie à l’extrême le chargement du film. La marque va alors privilégier des appareils plus simples (ce qui ne veut pas dire simplistes car de belles trouvailles s’y trouvaient aussi – voir les Instamatic sur le site) et fabriqués en masse. Car rappelez-vous, si Kodak a raté le coche de la photo numérique, dont elle était pionnière, c’est parce que les actionnaires de l’époque ont voulu garder la manne extraordinaire que représentait la vente des films et, accessoirement, des appareils (dans les années 80, plus de 80% des bénéfices de l’entreprise étaient issu de la vente des consommables).
Les Retina S1 et S2, produits à la suite de celui que je vous présente, seront (déjà) en plastique. On peut considérer que ce modèle sera un des derniers construit pour durer !
Présentation du Kodak Retina II F (type 047)
Vous vous en doutiez, si c’est un Retina avec le chiffre deux, c’est qu’il en eut un chiffre un avant. En l’occurrence, le Retina IF, qui n’était pas télémétrique. Une partie du châssis vient de la Retinette, la version plus abordable des Retina (pas de petite économie chez Kodak) dont la version sans soufflet est apparue en 1954.
Donc, notre Retina IIF est un appareil avec télémètre, couplé à l’objectif. Il sera mis sur le marché en 1963-64 et le quittera en 1967.
Outre le télémètre, il est équipé d’une cellule au sélénium (qui n’a donc pas besoin de piles), couplée à l’ouverture et à la vitesse.
Une aiguille, visible dans le viseur, en dessous du cadre collimaté et qui possède des marques pour la correction de la parallaxe. Un viseur bien clair et grand, avec le patch du télémètre au milieu, sous forme d’un rond (télémètre à coïncidence).
Vu de haut, le Retina II F est très dépouillé : une roue aide-mémoire pour le film utilisé – je vais y revenir – jouxte une griffe porte-accessoire sans contact, puis un grand rectangle qui porte le nom du modèle.
Tiens, il n’y a pas de déclencheur ?
Si, bien certainement, mais celui-ci est en façade, vous verrez un peu plus loin.
Car je reviens sur la roue aide-mémoire : en fait, elle a deux fonctions, celle déjà décrite et la seconde lorsque l’on appuie dessus, ce qui la fait jaillir, permet de rembobiner le film terminé dans la chambre. Si vous tirez plus fort, vous n’ouvrirez pas le dos de l’appareil mais cela vous aidera à insérer une nouvelle bobine.
Pour ouvrir le dos de l’appareil, il faut faire tourner la roue qui est sous le boitier. C’est elle le verrou, ne tirez donc pas sur la tige au risque de l’abimer.
Le montage est très bien fait et les rainures sont gage d’une bonne étanchéité à la lumière.
Venons-en à la face avant, elle aussi très sobre : au centre, une pièce métallique qui porte l’objectif. Et sur le côté de cette pièce, à droite, le levier du déclencheur.
Si la position ne nous semble pas habituelle, d’autres appareils faisaient pareil, comme les Praktica, les Voigtländer Vito CD, les Bilora Bella, par exemple. Lorsque ce type de déclencheur est doux, il génère moins de mouvement vers le bas que le déclencheur sur le capot et éviterait ainsi les flous de bougé en cas de vitesse lente.
Vient ensuite le bloc optique avec un objectif Schneider-Kreuznach Retina-Xenar de 45mm ouvrant à f2,8 et l’obturateur, un Compur-Special, qui donne des vitesses de 1s à 1/500s, plus une pose B. La synchronisation du flash (X) se fait à 1/30s et une prise PC est située au dessus du déclencheur sur le plastron métallique.
Le saviez-vous : le 45mm est plus large que le 50mm, même si ça se voit peu. Mathématiquement, il est plus proche que la lentille de 50mm (dite normale) pour la taille du cadre, car il est plus proche du champ de vision de l’œil humain. Il se rapproche aussi du 43mm qui est la diagonale du film 24×36.
On a souvent considéré les Schneider-Kreuznach Xenar comme moins bons que les Zeiss mais ils tirent quand même très bien leur épingle du jeu et à f8 ils sont excellents. Ici donc l’objectif, un Xénar de 45mm ouvrant f2,8, est un quatre lentilles de type Tessar, qui n’a pas à se cacher derrière le xénon à six lentilles 50mm f2 des modèles III-er en termes de performance d’images.
Ces objectifs acceptent les filtres Kodak à viser en 32mm. Comme l’objectif est fixe, on peut ajouter des compléments optiques comme les lentilles pour grands angles NI et NII (kit Model C) ou mini télé avec les lentilles R (3 modèles).
Et là, je vous sens curieux : qu’y a-t-il sous la plaque qui porte le nom et le modèle ?

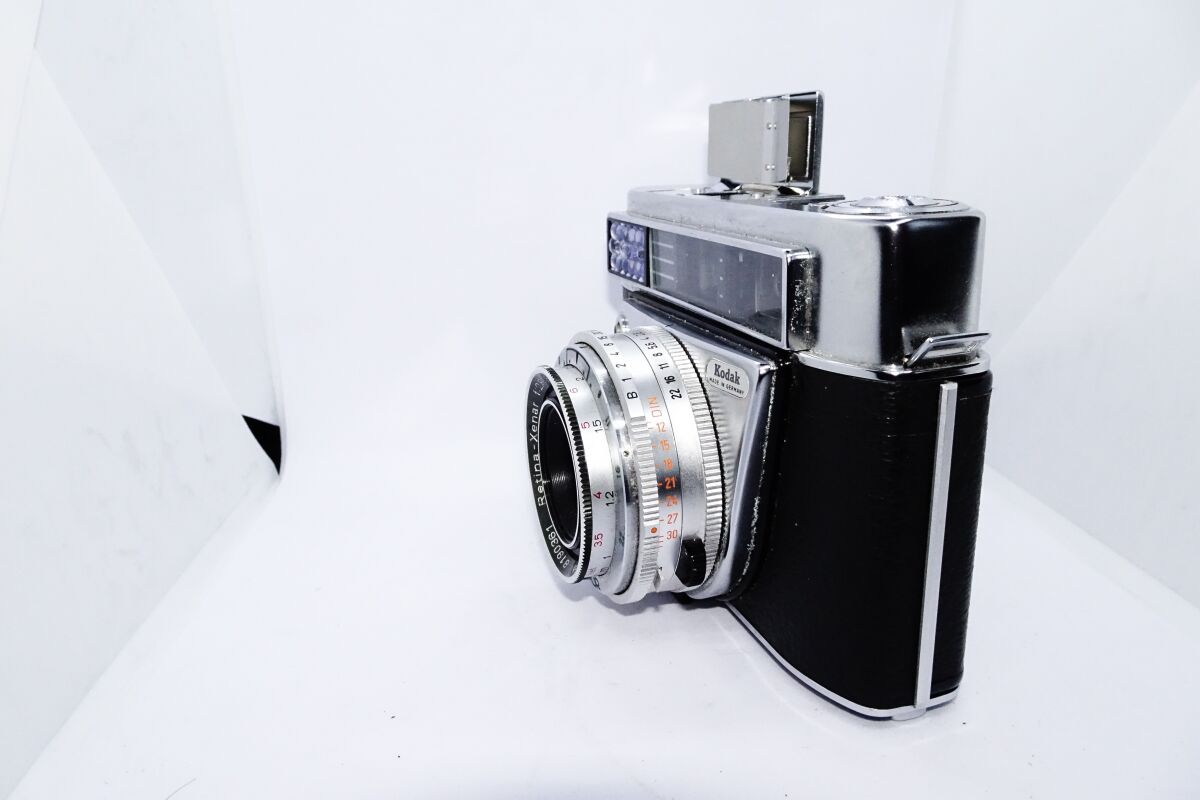

C’est l’implantation astucieuse du flash à ampoule, la plaque ainsi relevée servant alors de réflecteur pour l’éclair (et accessoirement de protection car ces ampoules pouvaient parfois éclater). Les lampes doivent être des types AG-1.
Vous aurez donc deviné que le F du Retina IIF est là pour le flash !
Le saviez-vous/vous en souvenez-vous ? Pour calculer la portée d’un flash, les constructeurs donnent une indication : le nombre-guide. Il s’agit du produit de l’ouverture multiplié par la distance en m sur un objet gris neutre. Soit pour une distance de 5m avec une ouverture de f 8, la formule NG = D x F = 40 ; autrement dit, pour trouver l’ouverture en fonction du nombre guide du flash NG/distance = f (ouverture). Un exemple : NG 50/2,5m (distance) = f6,3. Dans ce cas précis, il faudra utiliser l’ouverture la plus proche, soit f5,6
Ces ampoules sont généralement dans une boite qui reprend les caractéristiques du flash.
Le saviez-vous ? Les ampoules sont en verre, remplies de gaz d’oxygène et de filaments de magnésium. Elles sont allumées électriquement par un contact dans l’obturateur de l’appareil photo ou une source d’alimentation externe basse tension (entre 5v et 21v). Une telle ampoule ne peut être utilisée qu’une seule fois puisque les filaments, très fins, brûlent. Attention, elle est très chaude et ne peut être manipulée immédiatement après utilisation. Certains flashs sont munis d’une protection car il peut arriver que l’ampoule explose. Il existe deux types d’ampoules, les AG1 et les AG1B. La différence est un film plastique bleuté qui recouvre les ampoules AG1B. Ces ampoules sont utilisées pour simuler la lumière du jour quand on utilise un film couleur équilibré pour la lumière du jour.
Cet agencement particulier du flash oblige alors le compteur de vue à migrer sous l’appareil ainsi que le bouton pour le régler.
C’est là dessous aussi que se situe le levier d’armement rapide. C’est d’ailleurs une des particularités des Retina.
Si cet emplacement est surprenant, là encore d’autres l’ont fait avant Kodak (comme le Ricoh 35) et, finalement, avec un peu d’habitude, on s’y fait très vite et cela reste assez discret comme manœuvre.
Ah, au fait, et ce couvercle manquant pour une pile ?
Vous ne l’aviez pas oublié, tant mieux. De fait, ce couvercle est sous l’appareil, entre le levier d’armement et la verrou. Cette pile, une antique PX-13 au mercure, que l’on peut remplacer par une PX625A, ne sert qu’à alimenter le flash, qui a besoin de courant pour fonctionner et faire brûler l’ampoule. Ce n’est pas l’élément le plus important mais si je trouve un bouchon compatible, pourquoi ne pas l’y fixer.
Prendre une photo avec ce Retina suppose 5 actions : armement avec le levier à course rapide, réglage de la vitesse, réglage de l’ouverture en regardant l’aiguille du posemètre dans le viseur, réglage de l’image avec le télémètre et déclenchement.
Avec un peu d’entrainement, tout se fait très vite.
Mais je reviens un instant sur le combiné objectif/obturateur.
Comme l’appareil est muni d’une cellule, il faut en régler la sensibilité (de 25 à 1250 Asa) pour ajuster celle-ci.
Le réglage de la sensibilité du film se fait avec un anneau autour de l’objectif, par dessous (chiffres rouges).
Un second anneau, celui du réglage de la vitesse est presque à l’extrémité du fut. Il est bien cranté, sans être dur.
Ensuite, l’anneau pour régler l’ouverture est plus près du corps de l’appareil, fluide, sans crantage.
Bien que ce soit un télémétrique, il y a une échelle de profondeur de champ, pour les photos que l’on prépare à l’avance (comme en photo de rue).
Ce que j’apprécie sur cet appareil, c’est qu’il évite le système EV, qui couple l’ouverture à la vitesse et que ses concurrents utilisaient encore.
Pour le reste, il est magnifique dans son sac tout prêt en excellent état.
Que penser de cet appareil ?
C’est toujours subjectif mais je le trouve beau.En tout cas, il a traversé les ans avec panache : les cuirs sont impeccables, les chromes aussi et toute la mécanique fonctionne parfaitement, même la cellule au sélénium.
Et lorsque des personnes vous abordent, elles sont sidérées que ce soit un Kodak.
C’est un appareil que l’on peut porter dans son sac tout prêt, car il y a des crochets pour attacher une lanière. Par contre, le fait de ne pas l’utiliser fait que la cellule est alors toujours exposée à la lumière et donc – si elle est encore fonctionnelle comme ici – va s’user plus vite. L’entre deux serait de le porter dans un petit sac, avec un dragonne toute simple.
L’appareil fait son petit poids mais ce n’est pas désagréable et ça assure une bonne stabilité.
Pas de soucis majeur pour charger (et pourtant, Kodak a bien inventé les cassettes 126 et 110 pour le simplifier ce chargement !). Juste ne pas oublier de régler ensuite le compteur de vue.
Se promener avec lui offre un confort d’utilisation certain et, surtout, il n’est pas commun ! Produit seulement à environ 30.000 exemplaires, ce n’est pas un appareil rare mais suffisamment que pour qu’on s’y intéresse, et pas seulement pour la collection.
Et vous, vous en pensez quoi ?
Un peu de technique
Pour le mode d’emploi, c’est par LA.
- Type : appareil photo télémétrique 35 mm
- Objectif : Retina-Xenar 45mm f/2.8
- Obturateur : Compur, 1-1/500 + B, avec synchronisation flash, déclencheur à câble et minuteur
- Plage de vitesse du film : 12-1250 ASA
- Diaphragme : f/2.8 réglable en continu à f/22, marquages à un stop
- Viseur : viseur à hauteur des yeux, cadre lumineux
- Mise au point : mise au point coïncidente couplée par image à distance, 1 mètre à l’infini.
- Exposition : Centrage à l’aiguille/manuel
- Mesure : cellule sélénium
- Transport du film : avance à levier simple course (sur la base)
- Flash : Ampoule AG-1 dans un porte-flash intégré, prise PC pour les flashs électroniques
- Douille trépied : Douille standard
- Filtres : Série VI / 32 mm à visser
- Pile PX625A pour alimenter le flash
- Années de production : 1963 -1964
