Un Lipca Flexora II bien mal en point.

Recherche rapide : Préambule – Un peu d’histoire – Présentation – Qu’en penser ? – Videos d’illustration – Un peu de technique – Des références

Préambule.

Là, dans une caisse, entouré d’épaves, j’aperçois un petit TLR mal en point mais peut-être récupérable.

Je l’extirpe du tas et force est de constater qu’il va y avoir du boulot pour le remettre en état. Déjà, les panneaux du tunnel de visée sont en vrac et il en manque un. Mais bon, les objectifs bougent de manière fluide, les vitesses fonctionnent, le déclencheur itou, le dépoli est sale mais intact. Tout n’est pas à jeter.

Grosses palabres avec le vendeur et finalement je l’emmène pour 10€.

Voyons voir maintenant qui est ce TLR car je n’ai pas vu de marque, hormis un sigle mal visible à l’arrière, ce qui ne m’aide pas beaucoup. Reste les optiques, des Ennar, ce qui va peut-être me donner une piste.

Après quelques clics sur la Grande Toile, enfin j’ai trouvé : c’est un Lipca Flexora.

Un peu d’histoire.

Lipca est le diminutif de Lippische Kamerafabrik Richter und Fischer Gmbh, une société fondée en 1947 par les époux Fritz et Charlotte Richter et Karl Fischer à Bartrup, en Allemagne de l’Ouest. Quelques mois plus tôt, les époux Richter quittaient la zone soviétique de l’Allemagne occupée, avec une partie des employés et des machines de la Kamera-Werk C. Richter Tharandt (près de Dresde). Ils s’installent d’abord dans une ancienne usine de cigarettes avant de trouver un nouveau bâtiment.

Malheureusement, début 1948, Fritz Richter décède dans un accident de voiture alors qu’il se rendait à une réunion pour discuter de projets pour une autre usine d’appareils photo à Bünde.

La Lippischen Camerafabrik Richter & Fischer GmbH à Barntrup fut alors officiellement fondée le 14 mai 1948 par la veuve Charlotte Richter et Karl Fischer.

Au cours des années cinquante, Lippische fut un fabricant très actif dans la fabrication d’appareils bis-objectifs, quoiqu’ils n’aient pas produit beaucoup de modèles différents : le Flexo, le Rollop, le Flexora qui nous occupe et les Optina/Optimet. Comme souvent, une partie de la production se retrouve aussi sous le nom de distributeurs.

A côté des TLR, l’usine fabriquait aussi des jumelles, un projecteur de diapositives, le Lipcascop. Elle a aussi conclu des accord de licences avec d’autres entreprises et produit un appareil photo instantané, l’Opiphot. En outre, elle a produit environ 2000 appareils pour la société Plaubel, avec qui elle entretenait de bonnes relations.

On estime que la production culminait à 1000 boitiers mensuels, pour une usine d’environ 50 personnes. Une petite usine presque familiale car lorsque les salariés partaient en vacances, ils pouvaient emprunter un appareil de la gamme pour prendre leurs photos souvenirs.

Les exportations toucheront aussi les États-Unis avec notamment le Rollop, le plus perfectionné de leurs appareils.

En mars 1961, l’entreprise déménagea à Bad Nauheim et s’y enregistra sous le nom de « Lipca GmbH ». On y produisit encore quelques TLR Rollop mais la fabrication d’appareils photos cesse au milieu de 1962. La Lipca GmbH a été officiellement dissoute le 29 mars 1972.

Pour en revenir à l’appareil qui nous préoccupe, sachez que le Flexo sera produit dès 1948 et jusqu’en 1954, et que quatre versions vont se succéder. Ensuite, à cause d’un différent avec Franke & Heideck (Rollei), le nom devra être modifié et deviendra Flexora.

Pour mémoire, de nombreux aspects techniques du Flexo, et donc du Flexora, sont issus du Reflecta TLR, que Kamera-Werk (de Karl Fischer) a construit avant et juste après la seconde guerre mondiale.

Présentation de l’appareil.

Comme pour le Flexo, le Flexora sera décliné en plusieurs versions, somme toutes assez peu différentes les unes des autres, sauf sur des détails esthétiques ou par l’évolution des couples objectifs/obturateurs. La production s’est étalée de 1951 à 1954.

On peut classer les trois premiers types ainsi :

  • Type I, un objectif Enna Ennar de 75mm ouvrant à f4,5 dans un obturateur Vario.
  • Type II, un objectif Enna Ennar de 75mm ouvrant à f3,5 dans un obturateur Prontor-S.
  • Type III, un objectif Enna Ennagon de 75mm ouvrant à f3,5 dans un obturateur Prontor-S.

À partir de 1953, les types suivants ont été ajoutés :

  • Type IIa, un objectif Enna Ennar de 75mm ouvrant à f3,5 dans un obturateur Prontor-SV.
  • Type IIIa, un objectif Enna Ennagon de 75mm ouvrant à f3,5 dans un obturateur Prontor-SV.

Toutes les lentilles sont traitées, même si c’est léger et parfois abîmé par le temps et les frottements.

Ajoutons que les Flexo Richard et Richard Reflex sont des variantes des Flexora et Flexora II produite pour un distributeur Suisse en 1952.

Petite astuce amusante : il n’y a pas de compteur de vue pour le Flexora, sauf en … option. Celui-ci était livré par Plaubel.

Les Flexora sont moins sophistiqués que les Rollop de la marque mais ils sont bien construits, faits pour durer.

En l’occurrence, nous allons découvrir l’appareil du jour, un Flexorat II, produit autour des années 1952.

Signalons une particularité qui me faisait penser à un autre appareil, déjà évoqué sur le site, le Meopta Flexaret : il dispose d’un système de mise au point hélicoïdale actionné par un levier sous l’objectif et c’est tout le bloc optique qui avance ou recule. La platine est interne. Comme l’objectif de visée et celui de prise de vue sont identiques, l’image projetée sur le dépoli est aisément lisible.

Normalement, la cheminée qui sert à la visée comporte 4 plaques, qui se déplient ou se replient automatiquement. Sur mon exemplaire, hélas, le fronton qui porte la marque de l’appareil a disparu et le chapeau du viseur aussi, tout comme la loupe qui y est souvent attachée. Je vais tenter de restaurer la plaque manquante mais il n’y aura plus de loupe, ni fronton, sauf à trouver une épave donneuse.

Avez-vous remarqué la barre métallique glissée dans le bloc avant ? C’est le viseur dit sportif, un simple fil de fer épais et chromé qui donne une idée vague de ce que l’on regarde.

Une petite remarque encore : les distances sont soit en mètres, comme ici, soit en pieds, exportation oblige.

Ensuite, pour armer l’appareil, il faut d’abord abaisser un levier, qui arme l’obturateur, puis ensuite un second, un peu plus bas, qui actionne le déclenchement. Attention, l’appareil n’a pas de dispositif pour empêcher la double exposition. Donc, si vous oubliez de tourner la molette d’avance du film, surprise !

Comme il n’y a pas non plus de compteur – sauf si la personne qui a acquis en son temps le boitier a pris l’option de Plaubel – il faut vous fiez à la fenêtre en rouge, au dos de l’appareil. Elle est munie d’un volet de protection, toujours utile si vous posez l’appareil au soleil.

Le réglage de la vitesse s’effectue par la rotation du disque autour de l’objectif de prise de vue. Celles-ci vont de 1/10s à 1/300s plus une pose B. Les vitesses ne sont pas linéaires mais proposent la progression suivante : 1 – 2 – 5 – 10 – 25 – 50 – 100 – 300. Pour mémoire, l’obturateur est un Prontor S. On a connu pire !

Au fait, il y a aussi un retardateur (la tirette avec un point rouge, à gauche face à l’objectif) qu’il faut toujours armer quand et seulement si l’obturateur est armé, sinon, on bloque tout et risque de case. En outre, juste au dessus du déclencheur vous pourrez insérer un déclencheur filaire, à viser.

Les ouvertures se règlent enfin en faisant glisser un curseur, en dessous de l’objectif de prise de vue. Elles vont de f3,5 à f25, en tout cas ici, avec un objectif Ennar de 75mm. Le C en rouge sur le pourtour de l’optique signifie qu’il est traité (C=colored). La progression des ouvertures est un modèle ancien, qui se décline en fait ainsi : f/3,5, f/4,5, f/6,3, f/9, f/12, f/18 et f/25

S’ils sont moins connus que d’autres, les objectifs Enna ont très bonne réputation. A vous de le découvrir à l’usage.

Pour charger un film dans l’appareil, il faut faire jouer le ressort en dessous, qui libère la porte du dos, montée sur charnière. Comme d’habitude, on tire sur le bouton d’avance et ici on retire tout le bloc de la chambre, comme sur les anciens box. Le film est le 120 qui donnera des images en 6x6cm

Ai-je oublié quelque chose ?

Ah oui, outre le fait qu’on puisse le qualifier de la mouvance art déco avec son décor autour de l’objectif, il y a un filet pour fixer l’appareil sur un trépied, une prise pour un flash en façade (mais pas de griffe). Et un guide d’exposition sur la plaque arrière du tunnel de visée.

Un mot d’ailleurs à son sujet. Il est basé sur la règle du sunny 16 mais il a été pensé pour des films beaucoup plus lents que de nos jours (faible valeur Iso). Cependant, le film est plus indulgent qu’un capteur et il vous donnera encore de bons résultats s’il est surexposé de 2 ou 3 valeurs, ou sous exposé d’une.

En cas de doute, rien ne vous empêche d’utiliser une cellule à mains.

Source : http://www.artdecocameras.com/cameras/lipca/flexo/

Qu’en penser ?

Le Flexora II n’est pas un appareil courant, même s’il n’est pas rare. Il est somme toute assez basique mais idéal, me semble-t-il, pour aborder le moyen format sans se ruiner et en offrant de bons résultats. Encore une fois, les optiques sont bonnes et l’obturateur est l’infatigable Prontor S que l’on retrouve aussi chez Zeiss Ikon, par exemple.

Des exemples de photos prises avec ce Flexora ICI achèveront de vous convaincre je pense.

Plus solide qu’un Lubitel en bakélite, il vous offrira une belle expérience de prise de vue sans mettre à mal votre portefeuille, et de nos jours, c’est appréciable.

Il n’est vraiment pas compliqué à utiliser et vous vous prendrez vite au jeu de le sortir souvent car il est compact et pas trop lourd pour un TLR.

Que demander de plus ?

Ah, son prix ? Comptez environ 90 à 100€ pour un exemplaire complet et fonctionnel. Ça vous laisse de la marge pour acheter des films.

Videos d’illustration

Une petite pub d’époque (merci Collection-appareils.fr)

Des données techniques.

Fabricant: Lipca
Produit en 1951
Classement : Moyen Format
Type de corps : Reflex à double objectif
Construction : Métal
Type de film : 120
Largeur du film : 62 mm
Taille de l’image : 6 x 6 cm.
Nombre d’images : 12
Type d’objectif : Ennar
Distance focale : 75mm
Type de mise au point : Variable
Portée focale : 1m – infini.
Type d’ouverture : Iris
Ouvertures :f/3,5 – f/25
Type d’obturateur : Prontor S.
Vitesses d’obturation : T, B, I (1/300 s à 1 s)
Taille du viseur ouvert (l x h x p) : 88 x 180 x 100 mm
Taille du viseur fermé (l x h x p) : 88 x 135 x 100 mm
Poids: 720g

Des références

http://camera-wiki.org/wiki/Flexo, https://camerapedia.fandom.com/wiki/Flexo, http://www.tlr-cameras.com/German/Lipca.html, http://www.artdecocameras.com/cameras/lipca/flexo/, http://www.cjs-classic-cameras.co.uk/other/tlr.html, http://camera-wiki.org/wiki/Flexora, http://camera-wiki.org/wiki/Flexora_II en anglais ; https://dirapon.be/TLR.html, https://www.collection-appareils.fr/x/html/page_standard.php?id_appareil=11204, https://www.collection-appareils.fr/x/html/page_standard.php?id_appareil=6321 en français ; https://web.archive.org/web/20160309015207/http://www.ukcamera.com/classic_cameras/lipca1.htm, en allemand et anglais.

Argentique

Le Yashica Flex S

Recherche rapide : Préambule – Un peu d’histoire – Présentation du Yashica Flex S – Qu’en penser ? – Videos d’illustration – Un peu de technique – Références.

Préambule.

Cet appareil fait partie de ceux ayant appartenu à la personne à laquelle j’ai consacré un article.

En fait , dans cette collection, j’ai acheté plusieurs TLR (twin lens reflex ou appareils à double objectifs) et il y avait deux Yashica Flex.

Si l’un est en parfait état, le second accuse moins bien le poids des ans et sans doute les mauvais traitements que lui ont fait subir les propriétaires précédents, avant d’arriver à l’achat par notre collectionneur.

Un article spécifique sera consacré à la restauration de ce boitier.

Mais venons-en à ce Yashica Flex S.

Un peu d’histoire (et de géographie).

La marque Yashica a une histoire peu commune, qui a laissé de beaux appareils dans l’histoire de la photographie, mais aussi quelques mémorables ratés sur la fin de son existence, chahutée.

Tout d’abord, de la vraie Histoire pour comprendre le phénomène japonais.

Après une longue période (250 ans quand même !) d’isolationnisme, le Japon s’ouvre au monde extérieur sous la pression des USA et des autres pays industrialisés. Nous sommes en 1853.

Il faut attendre le jeune Empereur Mutsuhito (1868 – ère Meijii) pour voir le pays se lancer dans un développement industriel fulgurant et rattraper son retard pour ne pas se faire manger par les autres pays économiquement forts de l’époque.

L’optique, la mécanique et la chimie sont les principaux domaines dans lesquels le pays excelle (et encore aujourd’hui d’ailleurs).

Mais il faut aussi se souvenir de la particularité du Japon : c’est un archipel de quelques 4000 îles. 75% du territoire sont des montagnes. Les plaines littorales sont étroites et ces rares espaces plats favorisent la concentration des hommes et de leurs activités (phénomène de littoralisation.)

Ensuite, le pays manque cruellement de ressources naturelles, qu’il est obligé d’importer.

Enfin, le pays est soumis aux caprices de ses volcans (70 sont toujours actifs), aux typhons nombreux sur sa façade pacifique et aux tsunamis dévastateurs.

Ce petit cours de géographie pour expliquer que les industries japonaises ont souvent commencé par de petits ateliers, qui se sont regroupés parfois, se sont rachetés les uns les autres. Et puis ils se sont ouverts à l’international avec des comptoirs un peu partout, mais ça, c’est une autre histoire …

Au début donc, nous avons des ateliers de mécaniques de précision (montre, horlogerie), d’optique de précision (microscope … tiens comme Leitz et Zeiss !)

Il faudra attendre le désastre de la fin de la seconde guerre mondiale pour que l’industrie photographique commence à se développer réellement.

Ils vont mettre leurs compétences au service de la copie d’appareils allemands, dont Leica, d’abord, pour ensuite s’en émanciper et dépasser l’original bien souvent grâce à une technologie inventive et réalisée selon des standards de qualité élevés.

Ainsi, l’histoire de Yashica commence par la Kogaku Seiki Co, entreprise d’optique née en 1930. Le ministère de la défense demande, en 1941, à cette entreprise de lui fournir un appareil photo. Ce sera le Nippon, une copie assez fidèle du Leica III de 1934. L’entreprise modifie son nom en Nippon Camera Works Ltd. en 1947 et invente un nom de produit, Nicca, qu’elle donne à ses premiers appareils, le Nicca III ou Type 3.

Ces appareils vont évoluer et dépasser le Leica en fonctionnalités et agrément d’utilisation.

« Oui, mais Yashica dans tout ça ? »

J’y viens … En 1949, la Yashima Seiki Company fabrique des pièces pour horloges électriques. Puis ils ont diversifié leur production et fabriqué des pièces pour appareils photographiques.

Finalement, en 1953, Yashima lance le Pigeonflex, un TLR 6×6 qui sera vendu par Endo sous la marque Pigeon.

Rapidement, la société décide de fabriquer et vendre des appareils sous son propre nom et elle lance le Yashima Flex en 1953, rebaptisé la même année en Yashica Flex.

C’est le début d’une longue lignée, qui évoluera de manière graduelle et que l’on pourrait diviser en modèles avec bouton ou à manivelle.

Pour simplifier, disons que les boitiers équipés d’un bouton pour le réarmement et l’avance du film sont restés proches du modèle original, même s’ils ont évolué, et ils sont restés les modèles d’entrées de gamme. Tandis que ceux avec une manivelle, modèles qui commencent avec le Yashica Mat (1957 – 1980), reprendra les caractéristiques des modèles allemands haut de gamme et sera la gamme réservée aux professionnels.

Les puristes de la marque me reprocheront de ne pas inclure dans ce schéma les TLR D et 635 qui ont pu avoir des fonctionnalités parfois plus avancées, mais ce n’est pas le propos de ce billet.

« Bon, et Nicca dans cette histoire, car on avait commencé par eux ! »

Et bien en 1958, suite à de gros soucis financiers, Nicca sera racheté par Yashima, qui changera pour l’occasion son nom en Yashica Company Ltd.

C’est à partir de cet instant que commence une autre histoire passionnante, celle du Yashica 35, sur laquelle je reviendrai peut-être un jour.

Présentation du Yashica Flex S.

J’ai écris, un peu plus haut, que Yashica pouvait s’inscrire dans l’histoire de la photographie grâce à quelques appareils innovant.

Parmi ceux-ci se place le Yashica Flex S.

En effet, il sera le premier TLR au monde à être équipé d’un posemètre intégré (non couplé) à cellule au sélénium.

Pour les plus fonceurs d’entre-vous, non le « S » ne vient pas du sélénium mais de Sekonic, la marque japonaise qui fabriquait des posemètres à cellule à sélénium, celui-là même qui fut greffé sur le Yashica.

Ce n’est pas un posemètre couplé ni à l’ouverture ni à l’obturateur. Il se cache derrière une plaque perforée, celle qui porte la marque et le modèle.

Outre ce posemètre « révolutionnaire », le boitier possédait l’enroulement du film avec arrêt automatique et un compteur de vue.

Introduit en 1954, les premiers appareils seront équipés d’objectifs Tri-Lausar avant d’être remplacé par un Heliotar de 80mm ouvrant à f3,5. Il utilise un filtre dit « à baie 1 », comme sur les Rolleiflex, car il se clipse sur les deux objectifs (viseur et objectif photo). De même, les premiers exemplaires seront équipés d’un obturateur NKS-FB B qui offrait des vitesses de 1s à 1/300s et un retardateur avant d’être remplacés par un obturateur Copal aux mêmes spécificités.

Produit donc de 1954 à 1957, il y aura une succession de changements surtout esthétiques (style des supports de sangles par exemple) et parfois ergonomiques (déplacement de la prise de synchronisation du côté vers l’avant).

Revenons un moment sur cette fameuse cellule Sekonic CB-1. Elle est fixée sur la gauche de l’appareil alors que les cellules pour recueillir la lumière sont situées sous le rabat de la plaque signalétique.

Cette plaque est percée de trous et, en cas de très forte lumière, on peut la laisser en position base.

Généralement, on soulève le rabat pour exposer les cellules aux rayons lumineux et puis on lit l’indice d’exposition dans la fenêtre de la cellule, sur la gauche.

Puis il faut régler l’appareil sur la valeur donnée et la vitesse appropriée.

S’il ne faut pas de pile puisque le sélénium produit l’électricité nécessaire au fonctionnement de la cellule, il faut bien admettre qu’avec le temps la substance s’épuise et il est rare de trouver encore des cellules fonctionnelles. Ceci n’empêchant pas l’appareil de travailler parfaitement et si vous avez besoin de mesurer la lumière, munissez-vous d’une cellule moderne, au CdS par exemple ou mieux, électronique.

Sinon, comment ça marche ?

Vous visez un sujet avec l’appareil, vous soulevez la plaque protégeant les cellules en appuyant sur le discret bouton au bout de la charnière, à droite.

En lisant le chiffre indiqué par la cellule, vous le reportez sur la grille en fonction de la sensibilité Asa de votre film (de 5 à 200Asa ici) et le curseur vous indique l’ouverture et la vitesse recommandées. Pratique et simple.

Pour le reste, c’est assez classique :

  • les deux objectifs sont des Heliotar de 80mm ouvrant à f3,5
  • les vitesses se règlent avec le curseur de droite (vu en tenant l’appareil en mains), de 1s à 1/300s, plus une pause B (obturateur Copal)
  • les ouvertures se manipulent avec le curseur de gauche, de f3,5 à f22
  • par dessous, avec un point rouge au centre, un curseur permet d’armer le retardateur (toujours armer l’obturateur avant d’enclencher ce dernier)
  • un dernier bouton permet, en le faisant glisser vers le bas, d’armer l’obturateur, qu’on libère en actionnant le déclencheur, en bas à droite (toujours dans la position du photographe)
  • on déverrouille la porte arrière en faisant tourner le gros verrou en dessous
  • sur la droite de l’appareil, deux gros boutons et le compteur de vue. Le premier bouton en haut sert à faire avancer le film et, accessoirement sert de pense-bête pour la sensibilité du film, alors que le second fait avancer la platine portant les objectifs, pour la mise au point. Il y a encore une petite tirette, à côté du bouton des distances, qui sert à remettre à zéro le compteur de vue
  • par dessus, le viseur caché dans son « tunnel » : le verre dépoli est quadrillé de rouge pour mieux cerner sa composition ; la traditionnelle petite loupe permet, parait-il, d’affiner le point sur le dépoli. Pour refermer le capot, il suffit de refermer la partie avant vers l’arrière, les différents volets se replient automatiquement dans l’ordre
  • sur la partie gauche, outre la cellule, deux petits boutons servent à introduire le film dans les bobines (on peut tirer dessus pour mettre le film en place correctement)

La synchro flash est à toutes les vitesses, pour terminer.

Qu’en penser ?

A son époque (1954), le fait de proposer une cellule embarquée et un mécanisme automatique pour l’avance du film et l’incrémentation du compteur de vues c’était une grande avancée technologique.

Aujourd’hui, la cellule, même si elle fonctionne encore, ne serait pas des plus précises et surtout limitée en sensibilité (de 5 à 200Asa). Rappelons-nous qu’à l’époque les films étaient plus lents que de nos jours. Rien n’empêche d’utiliser un film plus moderne mais dès lors la cellule à main est à privilégier de toute manière.

Reste que l’avance automatique et le compteur de vues restent un confort d’utilisation toujours d’actualité.

Pour le reste, l’appareil est beau avec son style finalement très classique mais rassurant.

Pas de fioritures inutiles, que du concret pour photographier dans de bonnes conditions.

L’engin est tout en métal, d’un poids (1,770kg nu) qui assure une bonne stabilité mais qui requiert une bonne sangle pour un portage agréable, ou un bon sac. On est loin de la bakélite d’un Lubitel !

Je pourrais lui reprocher sa vitesse maximale (1/300s) mais je n’oublie pas qu’il a été pensé pour des films moins rapides que de nos jours. J’achète donc ceux-ci en conséquence ou j’acquiers des filtres en baie 1 pour compenser (ceci étant, comme je n’aime pas les maths, je prends la première solution).

Pour le reste, c’est super bien construit, les assemblages sont très bons. Notons la plaque d’appui sur le film, dans la porte arrière, pour assurer une très bonne planéité.

Ensuite les optiques sont dans la moyenne supérieure. Allez faire un tour LA pour vous en convaincre.

Donc, si vous trouvez-un au alentours de 200€, dites-vous que vous faites une superbe affaire, surtout s’il est accompagné de sa superbe gaine en cuir.

Peut-être moins connu que d’autres appareil bis-objectifs, il mérite d’être (re)découvert, il ne vous ruinera pas.

Video d’illustration.

Un peu de technique.

Pour le mode d’emploi, c’est par ICI.

  • Taille 6×6 sur film 120
  • Corps en aluminium léger moulé sous pression
  • Objectifs Héliotar de 80mm ouvrant à f3,5 jusque f22
  • Obturateur Copal avec 9 vitesses de 1s à 1/300s plus pause B
  • Avance du film semi automatique
  • Synchronisation du flash (X)
  • Cellule Sekonic CD-1 non couplée
  • Baïonnette baie 1 et diamètre de filtre de 30mm
  • Sac tout prêt en cuir
  • Poids : environ 1,770gr

Des références.

http://camera-wiki.org/wiki/Yashica_6%C3%976_TLR_(knob_advance)#Yashica_Flex_S_.3F, https://www.thecamerasite.lauro.fi/06_TLR_Cameras/Pages/yashicaflex.htm, https://camerapedia.fandom.com/wiki/Yashica_Yashimaflex/Yashicaflex#Yashicaflex_S, http://yashicatlr.com/, http://yashicatlr.com/66ModelsPage2.html (incontournable), https://yashicasailorboy.com/2021/12/02/revisiting-a-classic-yashica-flex-model-s/, https://yashicasailorboy.com/2016/02/16/yashica-flex-model-s-1954-to-1957/, en anglais ; https://fghphoto.be/blog/2017/yashica-35/, https://bromurefilm.com/fr-be/blogs/questions-generalistes-sur-la-photographie-argentique/lhistoire-dune-marque-iconique-yashica, https://www.lesnumeriques.com/appareil-photo-numerique/yashica-retour-qui-empeste-imposture-marketing-n66775.html, https://collection-appareils.fr/x/html/appareil-8020-Yashica_Yashica-Flex%20S.html en français

Argentique

Le Pentacon Six

Recherche rapide : Préambule – Un peu d’histoire – Présentation du Pentacon Six – Qu’en penser ? – Videos d’illustration – Un peu de technique – Des références.

Préambule.

Voici encore un appareil comme je les aime : atypique !

Au premier regard, il ressemble à un énooooorme réflex 24×36, mais en y regardant d’un peu plus près, vous constaterez que c’est en fait un petit moyen format.

Car comparé à un Kiev 88, un Mamiya 645, il est finalement de taille très raisonnable.

Je dois cet appareil à la collection pour laquelle j’ai écris un article, souvenez-vous. Il est en excellent état et m’a tout de suite titillé.

Mais passons aux choses sérieuses …

Un peu d’histoire.

A l’origine était le Praktisix (1956 – 1966), un reflex qui prenait des images en 6x6cm sur film 120. Il était doté d’un obturateur à plan focal en tissu caoutchouté à déplacement horizontal qui offrait des vitesses de 1 seconde à 1/1000s, plus pose B, avec synchronisation X du flash.

Source : Pentaconsix.

Sa première particularité était sa monture, à baïonnette à verrouillage par culasse avec un diaphragme interne automatique. Il proposait aussi des viseurs interchangeables (viseur au niveau de la taille, avec ou sans loupe , pentaprisme avec stignomètre). La seconde particularité c’était son design, qui le faisait ressembler à un gros reflex, avec ses avantages : facilité d’utilisation, rapidité de mise en œuvre, rapidité d’exécution.

Un soucis, récurrent, l’avance du film, peu fiable et sujette au double exposition ou aux chevauchements, a ternis sa réputation.

Ah, j’allais oublier : nous sommes en Allemagne de l’Est, au sortir de la seconde guerre mondiale. Fabriqué à l’origine par KW, en 1959, les appareils de cette société auront des sorts divers, dont des changements de noms souvent. Finalement, elle a fusionné avec la partie est-allemande de Zeiss Ikon pour devenir VEB Kamera und Kinowerke. En 1964, la société fusionnée devient VEB Pentacon, tout en poursuivant la production des modèles Praktica.

Tiens, petit aparté : c’est la société Praktica qui a, la première, déposé le nom de Pentax, avant de devenir Pentacon. Finalement, elle vendra la droits du nom Pentax à la société japonaise Asahi Kogaku.

Mais revenons à notre Praktisix. Au fil du temps, il fut régulièrement amélioré (Praktisix II et IIA) et puis, au milieu des années soixante, il sera rebaptisé Pentacon Six. Cet appareil sera fabriqué jusqu’au seuil des années nonante, lorsque l’URSS s’effondre, sans trop de changements.

Second aparté : le Praktisix sera considéré comme le « grand frère » du Praktina, un reflex 24×36 (1953 – 1960). Ils partagent d’ailleurs de nombreux éléments, comme la monture de culasse, à tel point que l’on peut considérer la monture du Pentacon Six comme la version bodybuildée de celle du Praktina.

Bien que l’appareil ne soit pas un « best seller », il connut quand même un joli succès, notamment dû à son prix abordable par rapport à d’autres légendes comme le Hasselblad. Et qui dit succès, dit copies : à l’Est, vous aurez le Kiev 6C, le Kiev 60, l’Arax 60, tandis qu’à l’Ouest vous aurez l’Exakta 66.

Qui dit succès, dit gamme d’objectifs tiers : Carl Zeiss Jena, Meyer-Optik à l’Est ; Mir Jupiter, Vega pour l’URSS ; Schneider pour l’Allemagne de l’Ouest. Vous aurez du choix pour équiper votre boitier !

En résumé, le Pentacon Six est un Praktisix amélioré et – enfin – fiable. Sa mécanique, si elle est identique dans l’esprit, a été remaniée et fiabilisée. Un petit exemple est la tige crantée qui entraine le film, absente sur un Praktisix. Il pourra même embarquer, par la suite, du film 220, sans plus déraper comme son prédécesseur. Une version avec un prisme TTL interchangeable sera disponible pour le Pentacon Six TL, le dernier produit jusqu’au terme de l’entreprise, en 1990.

Présentation du Pentacon Six.

Tout d’abord une petite remarque due à l’ambiguïté de l’appareil : il ressemble à un reflex 24×36 mais c’est bien un moyen format.

Pentacon Six de 1969.

Ce qui induit que la monture est aussi celle d’un moyen format. Deux conséquences directes en découlent :

  • elle est conçue pour produire un cercle d’image beaucoup plus grand car il faut couvrir la taille du film 120. Dès lors, les objectifs seront plus grands aussi que leurs homologues en film 135.
  • si le cadre est plus grand, le miroir aussi, et la boîte à miroir, c’est logique. En conséquence, la distance focale est plus « longue », ici elle est de 74,1mm.

Ce petit aparté intervient pour les aventuriers qui tentent d’adapter de vieilles lentilles sur leur numérique.

Comme son « ancêtre », le Praktisix, ce boitier moyen format rompt avec la tradition des moyens formats dit TLR (twin lens reflex), comme les Rolleiflex, les Yashica, etc. Mais il ne ressemble pas non plus, nous l’avons vu au préambule, aux autres reflex du style Bronica, Hasselblad ou Mamiya. Finalement, celui qui lui ressemble le plus est le Pentax 67.

Source : Wikipedia.

Le « kit de base » se compose d’un objectif Carl Zeiss Biometar de 80mm ouvrant à f2,8, un viseur au niveau de la taille avec un verre mat. Mais il fait partie d’un « système » dans lequel vous trouverez des objectifs allant du fisheye de 30 mm à un objectif miroir de 1000mm.

Les objectifs seraient toujours fabriqués par Arsenal (Kiev) sous la marque Arsat et par la firme tchèque Hartblei.

Puisque le Pentacon Six fonctionne comme un reflex, pour le charger, il faut ouvrir la porte à l’arrière et glisser le film dans la chambre. Un large verrou, sur le flan gauche, ouvre la large porte montée sur charnière. Dès que vous ouvrez cette porte, le compteur de vue se remet à zéro. Attention, le verrou n’est pas sécurisé. Il faut veiller à ne pas l’accrocher par mégarde sinon risque de fuite de lumière assurée (l’idéal serait de posséder un « sac tout prêt » et de n’en garder que la moitié montée sur l’appareil).

La chambre, immense, présente à gauche l’emplacement pour la bobine et à droite la bobine réceptrice. N’oubliez pas que le film 120 est constitué du film, doublé d’un papier épais qui le protège. La bobine de 120 se déroule et s’enroule sur la bobine vide. Conséquence : on ne doit pas rembobiner le film arrivé à la dernière vue.

Normalement vous obtiendrez 12 photos sur un film 120 en 6x6cm. Mais sur le Pentacon Six, vous pouvez charger du film 220, qui double votre production. Un minuscule petit curseur sous le levier d’armement permet de passer du 120 ou 220. De fait, quand vous arrivez au bout du film (12 vues), l’appareil se bloque. Avec ce petit curseur, vous débloquez le boitier pour arriver au 24 vues du film 220. Simple et efficace (sauf si on a oublié le type de film dans la chambre !).

Le film se déplace ici horizontalement, contrairement aux TLR, où le film se déroule de haut en bas, ou inversement. C’est particulièrement confortable pour la lecture du film développé car on lit la séquence de gauche à droite et non pas de haut en bas.

Alors, héritage sans doute de la mauvaise réputation du Parktisix, on reproche aussi au Pentacon Six de ne pas bien enrouler le film et de favoriser les chevauchements.

Pour éviter ce souci, il faut tirer le levier d’avance jusqu’au bout de son mouvement, qui est assez long et pendant ce mouvement vous « sentirez » que le film avance, que le miroir se lève, que l’armement s’opère. Et il faut relâcher le levier, ne pas le laisser trainer au retour, qui doit être « franc ».

Voici quelques autres conseils pour éviter tous soucis :

  • lorsque vous glissez un nouveau film dans la chambre, assurez-vous qu’il est fermement fixé en haut et en bas, un dispositif à ressort qui doit être bien enfoncé dans la bobine évitera que le film ne se mette de travers.
  • enfoncez la partie effilée du film (l’amorce) dans la fente la plus longue de la bobine réceptrice en veillant bien à ce que le papier de protection soit bien contre le film ; repliez la bande amorce sur la bobine pour offrir une meilleure prise lorsque le film sera enroulé sur la bobine réceptrice. Faites tourner la bobine réceptrice avec le doigt jusqu’à ce qu’un tour complet soit effectué par le film et le papier, qui doit rester bien serré autour de celle-ci.
  • enroulez le film, dos toujours ouvert, d’abord en tirant le levier d’armement jusqu’au bout mais sans le laisser revenir à fond, puis par une série de coups courts jusqu’à ce que vous voyiez une flèche à double tête sur le papier, qui devra s’aligner avec le point blanc marqué sur le bord de la chambre. Ceci garanti que le film sera bien positionné pour la première image et pour le compteur du vue. Laissez revenir le levier d’armement à sa position initiale, en l’aidant si besoin
  • refermez le dos en vérifiant que les guides et la plaque de pression soient bien en contact avec le film.

Ensuite, vous armez et déclenchez encore trois fois pour que le compteur se mette sur la première vue : c’est prêt ! Ah oui, vous ne verrez pas un chiffre 1 mais un petit point au milieu de la fenêtre du compteur (pourquoi faire simple quand on peut faire autrement ?).

Normalement, avec ces conseils vous ne devriez pas avoir de problème.

Petit résumé avec cette vidéo.

Imaginons que vous ayez déjà terminé votre film. Donc, après la 12 vue, le mécanisme se bloque. Vous allez devoir faire coulisser vers l’avant la petite tirette située sous le levier d’armement. Puis vous tirez sur ledit levier jusqu’à sa butée et vous accompagnez son retour sur un petit tiers de sa position. Ensuite, par une série de petits à coups vous allez finir d’enrouler la pellicule sur la bobine réceptrice.

Ensuite, si la plupart des appareils moyens formats utilisent des obturateurs centraux, limités souvent au 1/500s, le Pentacon Six propose en obturateur à plan focal horizontal qui offre des vitesses de 1s à 1/1000s, avec pose B et synchronisation du flash au 1/30s. De fait, l’avantage de cette construction est de réduire le coût de construction des objectifs puisque l’obturateur n’est pas intégré dans l’objectif. Ce qui simplifie aussi la production d’objectifs avec une plus grande ouverture.

Bon, on progresse : vous avez mis un film dans la chambre alors n’oubliez pas de régler la sensibilité de celui-ci sur le minuscule cadrant posé sur le levier d’armement. Ce n’est qu’un « pense-bête » car ce réglage n’a évidemment aucune influence sur le boitier, qui n’est pas équipé d’une cellule.

De l’autre côté, la roue des vitesses, bien crantée. Ici vous pouvez modifier les vitesses avant ou après avoir armé l’appareil, ça n’influe pas sur la mécanique.

Une autre petite roue aide-mémoire, sur le dessus des vitesses, ne sert qu’à vous rappeler quel type de film est dans l’appareil. Personnellement, je trouve que ça fait un peu double emploi avec l’autre aide-mémoire (Asa/Iso) mais si vous avez peur d’oublier que c’est un film N/B ou couleur, pourquoi pas ?

Ensuite, le viseur … on a souvent reproché au système TLR d’offrir une vision sombre de l’image. C’est souvent vrai mais la forme en « cheminée » du viseur, la qualité du verre de visée, l’ouverture de l’objectif de visée, tout cela influe sur la clarté de la vision.

Ici il y a un seul objectif, avec une ouverture conséquente (f2,8) et un verre mat qui joue bien son rôle. Notons que l’on peut changer les verres, le viseur, ajouter des prismes, etc.

Personnellement, je trouve qu’il est assez lumineux et, pour une fois, la loupe est utilisable et utile.

Pour ouvrir le viseur, juste pousser le petit bouton dans le sens de la flèche et l’ensemble jaillit. Trois type de visée sont prévus : en regardant dans le puits seul, avec l’aide de la loupe pour affiner la mise au point, loupe relevée à travers un carré qui s’ouvre dans le capot (principe du « viseur sportif ») qui autorise juste un cadrage.

Sur la face avant du Pentacon Six, un retardateur (+/-10secondes), le déclencheur, avec sa position inhabituelle mais tellement confortable ; la prise pour le flash (sur le fut de l’objectif).

Par en dessous, un astucieux bouton visé sur celui du trépied permet deux choses : d’abord de faire tenir l’appareil droit (il est posé sur un « trépied ») et ensuite, on peut modifier le pas de vis fonction des trépieds en changeant cette douille.

Un mot bien sûr de la monture du Pentacon Six, héritée du Praktisix. Une large bague crénelée, contre le fut, doit être « vissée » ou « dévissée » pour libérer l’objectif, qui s’insère dans la chambre via une baïonnette spécifique. C’est le principe de la baïonnette à culasse. Ca tient bien mais il faut absolument s’assurer que la bague est bien serrée (sans excès) pour ne pas perdre le caillou en route (surtout si on a la mauvaise habitude de se saisir de l’appareil par l’objectif !).

Vraiment un bel appareil. Avez-vous noté les petits détails ? La butée du levier d’armement, la couronne autour du déclencheur qui est en fait un verrou, tout comme pour la prise du flash, les petits boutons sur les cotés du corps du fut d’objectif, pour y accrocher une sangle, la qualité du viseur dépliant ? Un travail soigné sur un boitier tout en métal avec une carrosserie solide, rehaussée de cuir granité.

A l’utilisation, c’est finalement un boitier très facile : vous prenez la lumière avec une cellule à main, vous réglez l’ouverture, la vitesse, faite la mise au point et … clong (oui, ça sonne costaud aussi !), l’image est dans la boite.

Toutes les opérations se font facilement, l’objectif est bien dimensionné et tout se trouve dessus : bague des vitesses et des ouvertures. Le cadrage est simplifié par la taille du verre de visée et vous pouvez affiner la mise au point grâce la loupe, précise pour une fois.

La tenue en main, même si l’appareil est lourd, est aisée avec ses deux côtés qui sont comme des poignées de maintient. Mais il est vrai que si l’ensemble est sur un trépied, vos cervicales vous remercieront.

Qu’en penser ?

Je le signalais en préambule, j’aime beaucoup son côté atypique de gros reflex qui cache en fait un moyen format facile à utiliser.

Evidemment c’est encore un appareil qui demande de l’attention pour bien fonctionner, longtemps. Pas qu’il soit fragile mais, par exemple, si vous ne respectez pas le schéma de chargement, vous serez déçu des résultats.

La visée de poitrine demande un peu d’entrainement car l’image est inversée ici aussi (comme sur les TLR classique) mais, pour ma part, je la trouve confortable et claire.

Soyez certain qu’avec lui vous ne passerez pas inaperçu lors d’une séance de prise de vue (mais cela peut être amusant).

Le résultat des images prises avec lui est généralement très bon, notamment grâce à effort fournis par les objectifs Carl Zeiss Jena, qui ont bonnes réputations. Vous trouverez d’ailleurs ici un peu plus bas quelques analyses des principaux objectifs utilisés.

Reste son poids (plus d’un kilo nu) qu’il faut maitriser mais d’autres TLR le battent largement (Mamiya 330 par exmple).

Les négatifs qu’il délivre sont grands (6x6cm) et fourmillent de détails, ils autorisent les agrandissements sans perte de qualité.

Enfin, dernier argument, son prix d’achat : comptez environ 200€ pour un beau modèle avec son Biométar f2,8 et plus de 400€ s’il est accompagné de son « sac tout prêt », de sa sangle, voire d’autres accessoires encore.

Ce n’est pas le moins cher des moyens formats mais il est loin des stars de la catégorie. Et il vous offrira une facilité d’utilisation et de mise en route peu commune.

Il faut parfois être raisonnable et se laisser tenter !

Quelques réflexions glanées sur les objectifs, pour information.

Le Carl Zeiss Jena Biometar 80 mm f/2.8 : mise au point manuelle, diaphragme automatique à ressort. Construction optique : 5 éléments en 4 groupes, objectif principal normal standard pour Pentacon Six. Ouvertures : f/2,8 – f/22. Lames de diaphragme : 8. Distance de mise au point minimum : 1 m ; Diamètre du filtre : 58 mm. Poids : 260 gr. Longueur : +/- 5cm.
Qu’en penser ? C’est un excellent objectif. Très net avec un bon contraste sauf dans les coins du champ à f/2,8, un bokeh naturel agréable surtout aux plus grandes ouvertures et un rendu « arrondi » vintage excellent pour le portrait ; largement disponible et à un prix raisonnable entre 150 € et 250 €.

Remarque : cet objectif a été initialement fabriqué dans une version à revêtement unique, le « style Zebra », et plus tard dans une version multicouche entièrement noire (marquée MC). Ce dernier et le dernier 80 mmf/2,8 Aus Jena Bm utilisent la même formule optique, offrent un meilleur contrôle des reflets dans une lumière intense, mais ont par ailleurs des caractéristiques d’imagerie similaires à celles de l’objectif plus ancien.

Le Carl Zeiss Jena Tessar 80 mm f/2,8, diaphragme automatique à ressort. Construction optique : 4 éléments en 3 groupes, objectif standard normal de 1956-1958. Ouvertures : f/2,8-f/22. Lames d’ouverture : 8. Distance de mise au point minimale : 1 m ; Diamètre du filtre : 58 mm. Poids : 240gr. Longueur : +/-5,5cm.
Qu’en penser ? Malgré sa construction plus simple à 4 éléments, cet objectif est comparable au Biometar 80 mm f/2,8, à l’exception d’une légère douceur dans les coins du champ à f/2,8-4,0. Sinon, il est très net avec un bon contraste, un bokeh agréable et un joli rendu vintage typique des objectifs de formule Tessar. Il n’est pas rare, mais il est considéré comme un objet de collection, c’est pourquoi il coûte généralement entre 200 et 400 € d’occasion, un peu plus que le Biometar 80 mm f/2,8 plus courant.

Des videos d’illustration.

Tout d’abord, un lien plus qu’important, qui présente (hélas en anglais) toute une série de vidéos bien utiles pour le maniement du boitier. D’ailleurs ce site est une bible pour le Pentacon Six.

Quelques références.

https://fr.wikipedia.org/wiki/Pentacon_Six, en français ; https://www.pentaconsix.com/, http://camera-wiki.org/wiki/Pentacon_Six, https://www.thephoblographer.com/2017/07/25/vintage-film-camera-review-pentacon-six-tl-6×6-square-format/, https://lens-db.com/camera/pentacon-six-1966/, https://www.lomography.com/magazine/100337-pentacon-six-a-great-medium-format-slr, https://lens-db.com/system/praktisix-pentacon-six/, https://casualphotophile.com/2019/09/17/pentacon-six-review/, https://japb.net/theory/lensmounts/pentacon-six/, https://www.35mmc.com/27/10/2020/pentacon-six-mini-review-getting-to-know-the-camera-part-2-by-holly-gilman/, https://www.pentaconsix.com/29k6c.htm, https://rangefinderforum.com/threads/the-inscrutable-pentacon-six-a-users-guide.4814956/, https://ygreq.medium.com/a-practical-review-of-the-pentacon-six-poor-mans-hasselblad-40cf8f70cbe1, https://www.pentaconsix.com/16prak6.htm, https://www.pentaconsix.com/TheCameras.htm, https://www.pentaconsix.com/19p6.htm, http://camera-wiki.org/wiki/Praktisix, en anglais.

Argentique

Le Filmor de Fototecnica (made in Italy)

Recherche rapide : Préambule – Un peu d’histoire – Présentation du Filmor – Que penser de cet appareil ? – Des références.

Préambule.

Une fois n’est pas coutume, c’est sous un soleil de plomb (32°C à l’ombre, mais il n’y a pas d’ombre !) que nous visitons une brocante, celle d’Incourt en l’occurrence, qui s’étend sur plus de 2 kilomètres en rase campagne.

Là une personne âgée vend quelques appareils dont un dans un minuscule étui en cuir. Je présume que ce sera un box quelconque.

De fait, en ouvrant la boîte, je découvre cet étonnant Filmor. J’avoue avoir vite compris comment il fonctionne (et je n’ai aucun mérite, c’est d’une simplicité naïve), mais impossible de voir comment l’ouvrir. Et en essayant, je casse malencontreusement la petite courroie de cuir de portage. Bien évidemment, j’achète l’appareil au prix que nous venions de décider. Je trouverai bien comment en venir à bout à la maison.

Un peu d’histoire.

Contrairement à la France et l’Angleterre, l’Italie n’a pas un grand passé de « chercheurs » dans le domaine de la photographie. Pourtant, dès la naissance de celle-ci, Turin, surtout, s’intéresse de près aux évolutions de ce nouveau médium.

Turin est alors dans une phase d’ébullition : après la défaite de Bonaparte en 1815, le Piémont et la Sardaigne sont rendus au roi Victor-Emmanuel 1er. Mais le souverain mécontente sa population et de nombreuses révoltes vont éclater. En 1852, le Comte de Cavour, Camillo Benso va œuvrer pour l’unification de l’Italie. Il modernise l’économie et prépare donc l’unification du pays pour le roi Victor-Emmanuel II. Il obtient le concours de Napoleon III pour regagner les territoires encore sous la coupe de l’Autriche (mais en contre partie il perd Nice et la Savoie en faveur de la France). Le 18 février 1861, le premier Parlement italien siège au Palazzo Carignano à Turin et le 17 mars, Victor-Emmanuel II devient le premier roi d’Italie. Cavour décède la même année, alors nommé premier ministre, victime du paludisme.

Même si elle perd le statut de capital du pays, Turin reste une ville très industrielle et à l’affut des nouveautés du monde : en 1884, elle accueille l’Esposizione generale italiana artistica e industriale (Exposition générale d’art et d’industrie italienne). Cette exposition internationale doit promouvoir ce qui se fait de mieux dans les arts et l’industrie de l’époque.

Dans l’attente de cette exposition et juste après elle, Turin verra se créer de nombreuses entreprises dans de nombreux domaines, comme la presse, le textile, l’agro-alimentaire, la mécanique, l’automobile : ainsi naissent la Gazzetta Piemontese (1867) qui deviendra le grand journal national La Stampa (1895) et la société Martini ; Lavazza en 1899, la Fabbrica Italiana Automobili Torino (FIAT) voit le jour la même année ; la première maison de production cinématographique (1904), puis Lancia en 1906.

« Et la photographie dans tout ça ? »

Le Piémont est resté assez proche de ce qui se fait en France et très vite les daguerréotypes se développent. Dès 1839, la Gazzetta Piemontese se fait l’écho des premières expériences faites à partir de daguerréotypes et dès 1840 de nombreux portraitistes ambulants s’établissent dans la région. Ils sont surtout d’origine française (Adolphe, Fortin, G. Perraud et Renaud à Turin, et Bernardi à Biella).

Pourquoi le daguerréotypes plutôt que les techniques du collodion humide, le calotype ou du ferrotype, alors aussi en vogue à l’époque ? A cause des liens étroits avec la France, les autres procédés étant plutôt de mise en Angleterre.

Puis, petit à petit, ces autres techniques vont s’implanter et supplanter le daguerréotype, notamment dans les nombreux studios qui s’ouvrent dans le Piémont.

Jusqu’à la seconde guerre mondiale, Turin reste prospère et encourage l’installation de nouvelles industries. Las, alors que c’est sans doute la Ville qui fut la plus antifasciste, elle sera terriblement bombardée par les alliés (1943) et son industrie subira d’énormes pertes.

Pourtant, au sortir de la guerre, la Ville se redresse et relance son économie avec de grands noms (Olivetti, Ferrero – 1946) qui côtoient toujours les grandes industries du passé.

C’est à cette époque (1946) que la Fototecnica est fondée à Turin pour produire du matériel photographique.

Les premiers appareils photo proposés étaient des boitiers simples, qui offrent un juste équilibre entre qualité et prix économique, comme le Bakina (1946) ou le Bandi (idem)

Source : historicamera

N’oublions pas que nous sommes au sortir de la seconde guerre mondiale. D’autres fabricants ne proposent pas mieux : Kodak vend toujours ses box, Agfa aussi, ou des appareils en bakélite (Kodak, Ferrania, Fex, etc.), voire encore des soufflets (Agfa, Zeiss Ikon, etc.)

Ce que le public veut, ce sont des appareils simples d’utilisation, peu coûteux mais qui donnent une certaine satisfaction quant au rendu.

Le Filmor – je devrais d’ailleurs écrire les Filmor – ne dérogent pas à ces attentes. Nous sommes en 1950 pour les modèles qui nous occupent aujourd’hui.

Tiens, pourquoi écrire « les » Filmor ? En préparant cet article, je me suis rendu compte qu’il existait deux formes de cet appareil, légèrement différente (nous y reviendrons) et il se fait que ce matin, dans une autre brocante qui attendait une drache nationale, j’ai trouvé le second modèle.

Présentation du Filmor de Fototecnica.

Comme je l’écrivais en préambule, lorsque j’ai acheté le premier Filmor, je n’ai pas trouvé comment l’ouvrir et le vendeur n’en avait aucune idée.

En fait, cette anecdote prouve combien cet appareil est fabriqué sérieusement car si j’ai finalement trouvé c’est en regardant très attentivement comment il était fait.

Tout d’abord le boitier est tout métallique, alors qu’à l’époque certains vendaient encore des box en carton !

Généralement les box possèdent deux viseurs et on y regarde au niveau de la taille. Le premier viseur donne une photo au format dit « portrait » et lorsqu’on couche l’appareil sur le côté, on obtient le format « paysage » car se sont généralement des 6x9cm.

Une autre variante, que l’on retrouve sur les appareils à soufflet, c’est un viseur de côté que l’on fait pivoter dans le sens de la prise de vue, comme sur le Zeiss Ikon Nettar 512/2.

Ici, ils ont fait une synthèse des deux systèmes pour le premier modèle : le viseur, placé au dessus de l’objectif, pivote selon ce que l’on a besoin.

Comme la plupart des box de l’époque, l’obturateur est commandé par une tringle, sur le côté droit de l’appareil. Il y a deux vitesses : I pour « instantané », qui donne environ le 1/60s et T pour « temps » où l’obturateur restera ouvert aussi longtemps que nécessaire avec le sélecteur appuyé.

L’objectif fixe achromatique offre une ouverture constante de f11.

Le boitier, peint en noir granité mat est extrêmement bien assemblé (métal estampé et soudure) et est très rigide. Sa face avant, métallique, est d’un bel effet et change selon le modèle : unie sur celui avec un viseur pivotant, « art-déco » pour le second qui propose lui un viseur en forme de tunnel, comme le Bilora Gevabox.

A l’arrière, un rond rouge pour servir de compteur de vue rudimentaire.

Pas de pas de vis pour une quelconque fixation de trépied en dessous ou sur un côté. Pas de prise flash non plus.

Ensuite, selon le modèle, un viseur pivotant ou un viseur en forme de tunnel ajouté sur le dessus du boitier. On n’y voit pas grand chose, dommage, quel que soit le viseur utilisé.

Enfin, sur le côté gauche (quand on tient l’appareil en mains), un large bouton rond strié. C’est le fameux curseur pour ouvrir et refermer l’appareil. C’est en fait tout le côté droit du boitier qui s’ouvre.

Admirez au passage la magnifique bobine en bois et la simplicité du bloc obturateur/objectif

A l’intérieur, la chambre amovible pour charger un nouveau film en 120. C’est typiquement le système utilisé dans ce genre d’appareil, rien de spécial à ce sujet.

Que penser de l’appareil ?

Que ce soit l’un ou l’autre modèle (avec une préférence pour l’originalité du viseur pivotant), ils ont une certaine élégance, à défaut d’être sophistiqués.

Honnêtement, que vous utilisiez le viseur pivotant ou le viseur tunnel, vous ne verrez pas grands chose et vous prendrez vite l’habitude de viser au pif, à hauteur de taille ou de poitrine (si vous voulez quand même essayer de voir quelque chose dans le viseur pivotant).

Ils sont très compacts pour des box de cette génération et donc plaisant à tenir en main par la petite languette de cuir qui sert au transport (quoique je me méfie car le temps n’est pas l’allié de ce type de cuir). Vous pouvez aussi les ranger dans leurs boîtes en cuir pour les emmener où vous voulez, elles sont aussi munies de sangles, plus solides et plus souples.

Les deux Filmor comparés à un Agfa 6X6 box : ils sont presque 3cm plus court que l’Agfa.

Je ne peux m’empêcher de penser aux photographes de l’époque, qui ont rempli des albums photos familiaux avec ce genre d’appareil. Finalement, c’est qu’ils devaient rencontrer leurs attentes : simplicité et rendu suffisant que pour ne pas confondre Don Camillo et Pepone sur les images.

Si vous en trouvez en très bon état (pas rouillé, pas écaillé, avec leur trousse), ne dépensez pas plus de 15€ et, si vous en avez l’occasion, essayez-les, pour le plaisir de tirer 8 photos comme vos (arrières) grands-parents.

Des références.

https://vintagecameralab.com/fototecnica-filmor/, http://camera-wiki.org/wiki/Filmor, https://historiccamera.com/cgi-bin/librarium2/pm.cgi?action=app_display&app=datasheet&app_id=3487, https://www.historiccamera.com/cgi-bin/librarium2/pm.cgi?action=app_display&app=datasheet&app_id=3483, https://camerapedia.fandom.com/wiki/Filmor, https://www.collectorsweekly.com/stories/157652-fototecnica–filmor-box-camera, https://historiccamera.com/cgi-bin/librarium2/search.cgi?action=app_search&app=datasheet&sortby=datasheet_name&in_datasheet_subcategory=f0t0t3c&submit=search en anglais ; https://blog.seniorennet.be/retrocameras/archief.php?ID=197, en néerlandais ; https://www.collection-appareils.fr/x/html/appareil-12376-Fototecnica_Filmor.html, https://www.collection-appareils.fr/x/html/appareil-648.html, http://www.appaphot.be/fr/brands/fototechnica/fototechnica-filmor, https://www.persee.fr/doc/mar_0758-4431_1995_num_23_2_1565, https://www.petitfute.com/v50133-turin/histoire/ en français

Argentique

Le Zeiss Ikon Nettar 515/2

Encore un matin chagrin sur les bords du canal à Charleroi. C’est la brocante des Quais et les malheureux exposants ont du attendre qu’il soit 9h30 pour commencer à déballer, les trompes d’eau du petit matin les ayant fait se réfugier dans leurs véhicules respectifs (eh oui, à 4h00 du matin, même à Charleroi, les estaminets sont fermés !).

Ils étaient finalement peu nombreux, en tout cas bien moins que les fastes années que cette brocante, pourtant réputée, a pu compter.

Mais en déambulant sans trop d’espoir, je me suis arrêté sur un stand où un Monsieur sympathique vendait un vieil appareil Zeiss Ikon.

On ne peut pas dire que chez Zeiss Ikon ils aient été débordant d’imagination pour leurs différents modèles.

Il y a les Zeiss Ikon Nettar, les Zeiss Ikon Ikonta, les Super Ikonta, les Zeiss Ikon M, par exemple et pour ne citer que quelques appareils dits « folding », c’est-à-dire à soufflet.

Ah, ils les ont déclinés à toutes les sauces, en changeant les numéros : 521/2, 518/16, 531/2, 521/16, etc.

Franchement, je pense que même eux ne s’y retrouvent pas, d’autant que si vous avez lu les quelques articles que j’ai déjà consacré à la marque, il y eut la guerre de 40-45 qui vint tout bouleverser, puis le rideau de fer et les déchirantes divisions que cela a impliqué, même pour les sociétés.

Tout ça pour dire que j’ai déjà évoqué le Zeiss Ikon Nettar mais il s’agissait du Nettar II 518/16.

Et là je me cite (non, non, tout va bien docteur) : « Le premier Nettar est apparu sur le marché en 1934, sous le numéro 510 car sans doute la firme avait-elle déjà prévu une gamme complète pour ces appareils. Tout comme elle l’avait fait avec l’Ikonta.

De toute manière, le Nettar, […], utilise le même boitier que l’Ikonta (520/2). Ce qui va changer, c’est l’optique et l’obturateur.

De fait, après le 510, il y eut un 510/2 en 1936 (6×9), puis un 515 en 1937, un 516, etc.

J’ai envie d’écrire que « comme d’habitude », Zeiss va fabriquer sa gamme avec différents obturateurs et optiques avec une progression dans les prix, évidemment. Ainsi un Nettar livré avec un Tessar et un Prontor valait quatre fois le prix du même appareil livré avec un Nettar et un Derval« .

C’est ici que je voulais en venir car ce « nouveau » Nettar est équipé du fameux Tessar 105 mm ouvrant à f4,5 (jusque f32) et d’un obturateur Prontor (1s – 1/250s et pose B, retardateur).

En plus, j’ai eu la chance de l’acquérir avec deux accessoires rares : le viseur séparé et un porte-filtres avec les 3 filtres vert – jaune – orangé dans leur pochette en cuir bleu. La preuve de dédouanement (1953 !), sa gaine en cuir « spéciale » made in Belgium, un déclencheur souple complètent l’appareil, qui est dans un superbe état.

Pour une fois je vous épargnerai l’histoire et l’Histoire de cet appareil (je vous ai déjà fait le coup avec ceux cités plus haut) mais juste vous faire une galerie de photos de ce bel appareil et de ses accessoires.

Dernier détail : il y avait un vieux film terminé dans la chambre ! Que je ferai développer et s’il y a quelque chose sur le film, les photos seront dans les « photos oubliées ».

C’est toujours un très bel appareil, bien construit, facile d’utilisation avec sa mise au point avec les « points rouges » (voir les explications dans l’article sur le Zeiss Ikon Ikonta C 521/2).

La qualité optique est au rendez-vous et vous pourrez voir LA quelques exemples d’images captées avec ce type d’appareil.

Si vous vous en souvenez, la gamme Ikonta était réservée aux professionnels et aux amateurs très avertis (et riches) tandis que le Nettar était un très bel entrée de gamme destiné aux amateurs.

Ceux équipés d’un Tessar sont rares car ils étaient les plus chers à l’époque. Donc, si vous en trouvez un, la négociation sera âpre pour le faire descendre à 50€. Equipé des accessoires de celui-ci, un Zeiss Ikon Nettar Tessar 105 ouvrant à f4,5 avec obturateur Compur se négociera dans les 90€.

Même à ce prix-là, vous entrerez dans la famille des moyens formats à coût raisonnable, avec de l’excellent matériel et, petit avantage, sous un gabarit minimaliste, fermé.

Quelques données techniques :

Zeiss Ikon Nettar 515/2

Année de sortie : 1933 (et toujours vendu tel quel en 1953 au moins !)

Format du film : rouleaux de film 120 (8 expositions 6 × 9 cm)

Viseurs : viseur optique à vision indirecte sur l’objectif, viseur rapide sur le capot

Objectifs et obturateurs avant et pendant la guerre :

  • Nettar 105mm ouvrant à f7,7 avec obturateur Derval
  • Nettar 105mm ouvrant à f6,3 avec obturateur Nettar, Derval, Telma ou Klio
  • Nettar 110mm ouvrant à f4,5 avec obturateur Telma, Klio, Compur ou Compur-Rapid
  • Nettar 105mm ouvrant à f3,5 avec obturateur Compur-Rapid
  • Novar Anastigmat 105mm ouvrant à f6,3 avec obturateur Compur-Rapid
  • Novar Anastigmat 110mm ouvrant à f4,5 avec obturateur Telma
  • Tessar 105mm ouvrant à f4,5 avec obturateur Compur ou Compur-Rapid.

Après-guerre :

  • Novar Anastigmat 105mm ouvrant à f6,3 avec obturateur Vario
  • Novar Anastigmat 105mm ouvrant à f4,5 avec obturateur Pronto ou Prontor

Dimensions (plié) : 155 x 80 x 42 mm

Poids : 650 Grammes

Pour vous donner une idée de la famille Nettar :

1 Folding (soufflet) vertical

  • 1.1 Nettar 510 (6×4,5cm)
  • 1.2 Nettar 510/2 (6x9cm)
  • 1.3 Nettar 515 (6×4,5cm)
  • 1.4 Nettar 515/2 (6x9cm)
  • 1.5 Nettar 516 (6×4,5cm)
  • 1.6 Nettar 516/2 (6x9cm)
  • 1.7 Nettar 517/2 (6x9cm)
  • 1.8 Nettar 518/2 (6x9cm)

2 Folding (soufflet) horizontal

  • 2.1 Nettar 515/16 (6x6cm)
  • 2.2 Nettar 516/16 (6x6cm)
  • 2.3 Nettar II 517/16 (6x6cm)
  • 2.4 Nettar II 518/16 (6x6cm)

Argentique

Remise en état Brownie Target Six-20.

Recherche rapide : Préambule – Un peu d’histoire – Comment fonctionne l’appareil ? – Constat – Démontage/Nettoyage/Remontage – Que penser de cet appareil ? – Videos – Un peu de technique – Références

Préambule.

Une brocante où tout le monde a les yeux braqués sur un ciel si gris qu’on a envie de se pendre ou de se jeter au canal (heu … voir Jacques Brel).

Malgré que nous soyons arrivé tôt, les brocanteurs hésitent à mettre leurs marchandises sur les toiles, étals et tables car un fin crachin continue à mouiller le sol (et le reste). Et pourtant la météo annonçait une matinée ensoleillée, les averses ne devaient nous arroser qu’en fin de journée.

Bref, en farfouillant ici et là, je tombe sur une boite qui me semble en bon état, propre et pas trop abîmée, celle d’un vieux Kodak surement.

J’extrais le box de sa boite et de fait, il s’agit d’un Brownie Target Six-20. Celui-là, je ne l’ai pas encore eu entre les mains. Petite négociation sur le prix, et hop, dans le sac à dos, bien vide.

Je ne trouverai rien d’autre et la pluie ne cesse pas, alors « retour maison » comme disait quelqu’un.

Un peu d’histoire.

Je vous ai déjà présenté quelques box Kodak : le Six-20 « Brownie » C made by Kodak, le Six-20 Brownie E made by Kodak, le Brownie Six-20 Camera Model F, le Brownie Six-20 « art déco ».

Je ne vais donc pas reprendre toute l’histoire que vous trouverez dans ces différents articles pour m’attacher à celle particulière de ce Brownie Target Six-20.

Il faut faire attention à la manière de nommer cet appareil car un Target Brownie Six-20 ce n’est pas un Brownie Target Six-20 !

A gauche le Target Brownie Six-20 de 1941 et à droite, le Brownie Target Six-20 de 1946

Pourquoi faire simple ?

Toujours est-il que ce Brownie Target Six-20 fut fabriqué par Kodak USA et Canada de 1946 à 1952. Il est basé sur le Kodak Target Six-20 produit en 1941.

Ce qui le différencie est stylistique : produit peu après la série « Art Déco » (et la période du même nom), il arbore un panneau devant géométrique typiquement encore Art Déco appelé « Kodak Girl », avec comme particularités, outre le panneau, le tour des verres de visée chromé, le bouton pour faire avancer le film chromé, avec des cercles concentriques que celui-ci et une belle symétrie dans sa physionomie.

Ceci étant, à l’intérieur c’est quasi la même chose, mais il n’est plus fabriqué en carton recouvert de simili cuir noir mais bien en métal. Il reste le digne successeur des premiers box fabriqués par Kodak et qui ont mis la photographie à la portée du plus grand nombre, avec des appareils simples et très abordables. C’est avec la vente des films que la marque faisait le plus de bénéfices.

Et comme il n’y a pas de petits bénéfices, en 1932, Kodak décide de fabriquer un nouveau format, le 620 qui est en fait un film 120 avec une bobine plus fine et plus petite. Ils iront même jusqu’à ne plus fabriquer d’appareil acceptant le 120 pour vendre plus d’appareil et son film spécifique. Las, ils devront faire marche arrière, le format 120 étant décidément le plus populaire.

Comment fonctionne cet appareil ?

Sur le dessus et le côté vous voyez deux « viseurs », deux simples morceaux de verre qui fonctionnent comme de petites loupes. Grâce à un miroir incliné derrière le verre plat en façade, vous pouvez voir l’image de votre sujet. Il serait plus honnête d’écrire que vous pouvez « deviner » votre sujet, la précision de l’ensemble étant très aléatoire.

Cet appareil est un 6x9cm. Le viseur du haut est alors celui dédié au portrait, celui de côté dédié au paysage (en mettant l’appareil « à plat » dans ce cas).

L’objectif est un ménisque, c’est-à-dire un verre convexe placé devant l’obturateur et protégé par une simple vitre plate. Il ne se règle pas et sa précision est, disons, anecdotique.

Sur le côté gauche (vu de face), deux tiges métalliques dépassent. Celle du dessous, légèrement pliée, est le déclencheur monté sur un ressort qui fait remonter le mécanisme pour le rendre opérant de nouveau.

Le second, qui se tire vers l’extérieur, est la position B : en gardant votre doigt appuyé sur le premier, l’obturateur reste ouvert aussi longtemps que besoin.

Au dessus de l’appareil, il y a encore une autre tirette : celle-ci fait varier l’ouverture de f11 à f22 et inversement. C’est une simple pièce de métal, percée de deux trous de tailles différentes, qui passent devant l’obturateur.

Enfin, sur le côté, un gros bouton rond, qui sert à enrouler le film au fur et à mesure des déclenchements. Il faut le faire tourner dans le sens anti-horaire pour avancer le film. Sa seconde fonction est d’accompagner le verrouillage de la boîte, nous y reviendrons.

A l’arrière de l’appareil, une fenêtre rouge inactinique sert de compteur de vue. Il est recommandé de la couvrir d’un bout de gaffer noir pour éviter toute entrée de lumière car il ne faut pas oublier que nos films modernes sont infiniment plus sensibles à la luminosité que leurs ancêtres.

Un mot encore sur l’obturateur, rotatif et simplissime et qui ne donne qu’une seule vitesse, le 1/45s. Autrement dit, l’appareil sera sensible au flou de bougé.

L’appareil est composé de deux parties : la boîte externe, qui est aussi la chambre noire, et le magasin qui est à l’intérieur. Pour ouvrir l’engin, deux opérations à faire : tourner et tirer vers l’extérieur le bouton de réarmement, puis soulever la tirette qui tient la courroie de transport (sur laquelle, au passage, est inscrit le nom de l’appareil).

Il faut ensuite tirer sur la face avant, là où il y a de petites excroissances sur les côtés, pour faire sortir ce que j’appelle le magasin, c’est à dire la structure sur laquelle vous allez enrouler le film.

Je rappelle que le nom de Six-20 signifie que l’appareil ne supporte que du film à ce standard et … qui n’existe plus !

Quoiqu’une source bien informée me souffle qu’un fabricant belge va tout mettre en œuvre pour refaire vivre le 127, le 120 et le 620. A suivre …

Donc, si vous voulez essayer un appareil de ce type, ne vous compliquez pas la vie avec les trucs trouvés sur la Grand Toile, voici une astuce toute simple : après avoir mesuré avec un pied à coulisse l’épaisseur de la joue d’une bobine de 620 (en métal), j’ai obtenu 1/10mm. Dans l’autre main, une petite ponceuse électrique avec une feuille d’abrasif à 80gr qui me permet de réduire l’épaisseur du plastique à celle voulue. Ensuite, réduction du pourtour (plus étroit) aussi à la ponceuse. Un pinceau souple et large pour évacuer la poussière et hop, une bobine de 120 aux standards du 620 en moins de 10minutes.

C’est un appareil vraiment simple à utiliser si vous maitrisez un peu la règle du Sunny 16.

Pour vous aider, voici un petit tableau utile :

Constat.

Si ce Brownie Target Six-20 est rudimentaire, afin de pouvoir l’utiliser, il faut au minimum que l’objectif soit propre et les viseurs aussi.

Sur l’exemplaire que j’ai acheté, c’est loin d’être le cas (bon, pour sa défense, il a presque 80 ans) et je vais donc devoir le démonter pour nettoyer le tout.

Sur certains exemplaires, comme le Brownie F, le démontage est aisé car les pièces sont clipsées entre elles. Ici, ce n’est pas le cas car il faut passer par la façade qui est fermée par des rivets.

Il faudra donc les faire sauter et les remplacer par de petites vis à métaux. Et ça sans déformer la plaque métallique (enfin essayer de ne pas la massacrer).

Démontage/Nettoyage/Remontage.

J’ai fait l’acquisition, sur un grand site chinois, d’une série de petits outils destinés au démontage des tablettes et autres téléphones. Je pense qu’ils vont m’être utile ici.

Eh bien non, car en y regardant de plus près, ce sont de minuscules vis à tête carrée qui tiennent la face avant. Heureusement qu’un autre achat sur la même plateforme me fournit le minuscule embout pour dévisser.

Voilà la plaque décorative ôtée. Dessous, la face qui porte deux verres convexes, qui servent aussi de loupes et le protège objectif, simplement posé sur la plaque métallique (je pense qu’ils ont omis au montage de replier les pattes de serrage, mais je laisse comme ça).

Un bon nettoyage des « optiques » et je mets le tout de côté car je vais maintenant nettoyer les miroirs et les viseurs (qui sont aussi de verres en forme de loupe). La poussière s’est accumulée et il me faut mouiller plusieurs fois mes coton-tiges pour enlever le dépôt.

Les deux miroirs sont un peu atteint mais pas assez que pour les changer (et de toute manière, je n’en ai pas sous la main).

J’en profite pour vous montrer le mécanisme de l’obturateur, gardé ouvert grâce à la tirette de la pause B. Puis j’ai tiré la plaque au dessus, pour vous permettre de voir les 2 orifices de tailles différentes, qui représentent le f16 et le f22.

Mécanique simplissime mais efficace.

Les verres et miroirs sont propres et secs. Un dernier coup de soufflette partout pour nettoyer l’intérieur et je vous montre le résultat.

Bon, vient maintenant la phase de remontage. Ah ces f… vis ! Y en a toujours une qui résiste, tombe et retombe … Mais je l’ai eue !

Que penser de cet appareil ?

Vous l’avez compris, c’est un boitier très simple comme il y en eut des millions et qui se sont encore vendus jusqu’à l’aube des années soixante (tous modèles de box confondus) : on ne tue pas une poule aux œufs d’or trop vite !

Disons quand même à l’époque qu’il y avait aussi les foldings (appareil à soufflet), un brin plus sophistiqué (certains auront même un télémètre couplé), les télémétriques à focales fixes ou interchangeables et les appareils en dur (bakélite, métal) comme les Voigtländer Vito.

Le box restait un bas de gamme absolu qui n’avait d’autre avantage que de permettre un tirage par contact en 6x9cm.

Des millions d’albums de famille se sont construit avec ces Brownie’s, il y en a peut-être dans vos greniers.

De nos jours ils ne sont plus guère utilisables, en tout cas ceux en format 620 car la pellicule à quasi disparu.

D’autres, en bobine de 120, peuvent donner envie de les sortir pour « voir ce que ça donne » sans se ruiner.

Car ce type d’appareil se négocie entre 5 et 10€, souvent avec sa boite en cuis.

C’est une expérience à tenter, pourquoi pas ?

Videos d’illustration.

Un peu de technique.

Fabrication par Kodak USA et Canada
Produit de 1946 à 1952
Type de carrosserie : Boîte en tôle fine garnie de simili cuir noir
Construction en carton et métal
Type de film : 620
Taille de l’image : 6x9cm
Nombre d’images : 8 par bobine
Type de lentille : ménisque
Type de mise au point : fixe
Distance focale : équivalent 90mm
Plage de mise au point : +/- 3m à l’infini
Type d’ouverture : Multitrou devant l’obturateur
Ouverture : f/16, f/22
Type d’obturateur: rotatif
Vitesses d’obturation : B, 1/50 sec
Taille (l x h x p) : 83 x 118 x 130 mm
Poids: 470g

Des références.

https://www.brownie-camera.com/47.shtml, https://alysvintagecameraalley.com/2020/02/24/the-kodak-brownie-target-six-20/, http://camera-wiki.org/wiki/Kodak_Target_Brownie_Six-20, https://www.kodaklist.com/cameras/Target-BROWNIE-Sixxdashx20-Camera, http://artdecocameras.com/cameras/kodak/brownie-target-six-20/ en anglais ; https://www.autrefoislaphoto.com/musee/appareils-photographiques/box-et-detectives/kodak-brownie-target-six-20, http://www.ericconstantineau.com/photo/review_kodakbrownietargetsix20_fr.html, https://fr.wikibooks.org/wiki/Photographie/Fabricants/Kodak/Appareils_argentiques_Kodak/Kodak_Brownie_Target_Six-20

Argentique

Le Kiev 88

Recherche rapide : Préambule – Un peu d’histoire – Présentation – En résumé – Quelques videos d’illustration – Des références.

Préambule.

Ce qui effraie beaucoup de personnes qui voudraient essayer le « moyen format », c’est bien souvent le … prix des appareils.

Quoiqu’il y ait moyen format et moyen format.

Ce terme un peu désuet désigne généralement des appareils qui acceptent des films dit « 120 », c’est-à-dire une bobine de film avec laquelle vous parviendrez à prendre de 8 à 16 vues maximum. Notons que la plupart accepte aussi le film dit « 220 » qui permet le double d’images.

Dans ce fourre-tout vous trouverez aussi bien des Zeiss Ikon folding que des Voigtländer à soufflet, des Rolleiflex, des Yashica Mat, des Minolta Autocord, des Bilora, des Agfa Clack, des Hasselblad, et la liste est bien loin d’être exhaustive.

Avec cependant une constance : une qualité d’image élevée tant par l’utilisation des appareils précités que parce que le négatif sera au pire un 4,5 x 6, plus généralement un 6 x 6, voire un 6 x 7 ou un 6 x 9cm .

Et une seconde constance, finalement, celle d’un prix assez élevé pour les dits appareils.

Quoique, en cherchant bien dans la (petite) liste ci-dessus, vous aurez remarqué un Agfa, un Bilora, auxquels j’aurais pu ajouter un Lubitel, un Diana … et ce Kiev 88. Pas de quoi vous ruiner.

Car oui, il a existé – j’utilise à bon escient le passé – des appareils moyen format accessibles et pas forcément de piètre qualité !

Dont notre bon appareil ukrainien, conçu et produit à Kiev par la société Arsenal.

Si vous avez lu l’article consacré au Mamiya M 645 Super (ce que je recommande bien sûr), vous avez compris ce qu’était un « système », soit un ensemble d’accessoires que l’on peut associer à une chambre noire (le boitier) pour réaliser ses photos selon ses envies, ses besoins.

Et bien notre Kiev 88 s’inscrit aussi dans cette tradition, avec toujours le même avantage, le prix !

Un peu d’histoire.

Mais commençons par le commencement et un peu d’histoire ne fera pas de mal.

Comme beaucoup d’usine basée dans un pays de l’univers russe (l’UKraine est alors un des nombreux satellites de l’Union Soviétique), la majeure partie de la production de l’usine d’Arsenal, à Kiev, est d’ordre militaire.

Pour des raisons que la raison ignore (c’est de la politique), il fut décidé cependant que l’usine allait produire des appareils photographiques pour rivaliser avec les concurrents « capitalistes » comme Zeiss, Hasselblad et autres Rollei. Nous sommes au sortir de la seconde guerre mondiale et la guerre froide est en route.

Le premier appareil s’appelait Salyut.

Non, non, pas comme le programme spatial russe, il s’agit ici d’un appareil photo que l’on dit très, très, vraiment très proche du Hasselblad 1600. Cette série sera produite de 1957 à 1972, avec de nombreuses améliorations car si Hasselblad a assez vite abandonné le 1600, pour des problèmes liés à la conception de l’obturateur, les russes l’ont gardé et tenté de l’améliorer, parfois avec succès.

Voici à quoi il ressemblait :

Ces appareils étaient essentiellement destinés aux photographes russes et pas à l’exportation. Toutefois, en 1975, ils introduisent une énième évolution, qui portera le nom de Kiev 80. Cet appareil porte une nouvelle monture, dite monture B, il perd un peu de rapidité en vitesse (1/1000s au lieu de 1/1500s) mais il s’avère plus fiable.

C’est enfin un produit qui est destiné aux exportations du « savoir-faire » russe.

S’il est plus fiable, il n’est pas parfait. Au fil des améliorations, nous arrivons en 1983, date de sortie du Kiev 88 qui nous occupe aujourd’hui (l’exemplaire de cet article date de 1991).

Voici un exemple de publicité d’époque avec les objectifs du « système » (merci Kievaholic):

C’est le modèle le plus connu et le plus utilisé de la série, qui se clôturera sur un Kiev 88CM, c’est-à-dire un Kiev 88 encore plus fiable et qui adopte une nouvelle monture, la C (CM = C mount) qui est compatible avec les objectifs du Pentacon Six et ceux produits par Carl Zeiss Jena d’excellente réputation.

Le Kiev 88 est plutôt lui inspiré d’un autre Hasselblad, le 1000 (on le surnomme d’ailleurs le « Hasselbladski »). Mais il utilise un obturateur à plan focal (que le suédois avait abandonné) et les objectifs des uns et des autres ne sont pas compatibles, alors que les viseurs le sont.

A gauche, le Hasselblad et à droite, le Kiev 88

Si l’appareil est bien plus satisfaisant que ses prédécesseurs, il n’est pas au standard de la concurrence (doux euphémisme), mais il garde un joli succès en Occident car il n’est pas onéreux.

Et si jamais vous tombez sur un Arax, un Hartblei, un Brenner B.I.G., un Wiese Fototechnik ou Kiev Usa (oui, ils ont de l’humour de l’autre côté du mur), se seront des Kiev 88 reconditionnés par des vendeurs qui veulent améliorer les quelques soucis de qualité des appareils russes. Heu … leur prix sera en rapport avec les modifications apportées.

Car oui, vous pouvez tomber sur le rossignol de service, qui va vous lâcher lâchement à la première sortie, mais il y a des exceptions et celles-ci sont bonnes.

Présentation.

Alors, allons-y pour voir de plus près cette machine au poids certain et qui demande un peu de douceur pour (bien) fonctionner longtemps.

Le point commun à toutes les caméras de Kiev est qu’elles sont résolument manuelles : pas d’autofocus, pas d’exposition automatique, pas d’avance automatique du film, pas de piles (sauf pour alimenter les prismes accessoires éventuels). Ce sont également des appareils photo entièrement métalliques, d’où un poids assez conséquent (1,3 kg avec le magasin et sans objectif).

Même le rideau est métallique. Ne pas y mettre les doigts, c’est quand même fragile ! Remarquez en dessous, le chiffre qui commence par 91 : c’est la date de fabrication.

Le principal avantage du Kiev 88 réside dans ses dos de film interchangeables. Cela permet aux photographes d’avoir plusieurs dos chargés de films différents qui peuvent être facilement fixés ou retirés de l’appareil photo. Cela peut même être utile si vous devez basculer entre un film lent et rapide lorsque la lumière change. Grâce aux dos interchangeables, vous n’aurez pas toujours besoin de terminer un rouleau avant de pouvoir changer de type de film.

Les dos de film interchangeables offrent également la possibilité d’utiliser un dos Polaroid pour vérifier votre configuration avant de prendre la « vraie » photo. Il s’agit d’un outil précieux pour les photographes de studio et de portrait.

Mais qui dit dos interchangeables suppose usinage précis pour éviter les fuites de lumières, blocage du film, mauvais espacement des vues. Et ce degré de précision n’a jamais été le point fort de l’usine.

Rassurez-vous, il existe des solutions pour éviter la plupart de ces soucis, je vous en livre quelques unes.

Les fuites de lumières sont facilement résolues par un fin cordon de mousse autour du dos, ce qui assurera une meilleure étanchéité. Prenez une mousse peu épaisse (maximum 1mm) et souple.

Afin d’éviter les problèmes pendant l’avancement du film, soyez attentif au chargement du film dans le dos interchangeable, c’est souvent là que le bat blesse. Ensuite assurez-vous de bien accrocher le dit dos.

Bien faire attention à cette manœuvre pour éviter les mauvaises surprises.

Ah oui, si vous avez bien suivi la manœuvre mais que vous ne parvenez pas à déclencher, regardez si vous n’avez pas oublié de retirer la protection du film une fois celui-ci posé avec le dos sur l’appareil !

Et les objectifs ?

La monture d’objectif du Kiev 88 est appelée type B. Il s’agit d’une monture d’objectif à vis à l’ancienne, mais ne nécessitant pas autant de rotations que les objectifs à monture à vis comme les Leica ou Zorki et Fed (pour rester dans le pays). La monture d’objectif Kiev Type B nécessite simplement un tour d’environ 90 degrés pour se verrouiller en place. Ne forcez pas, ça ne sert à rien qu’à … l’abimer.

Notons que quelques exemplaires, revus et corrigés, arborent une monture de type C, celle du Pentacon et des objectifs Carl Zeiss Jena, ne soyez pas surpris.

Mon exemplaire est muni d’un viseur dit « de taille ». C’est-à-dire que vous regardez par le haut sur le dépoli pour voir votre image, qui sera inversée comme sur les TLR de style Yashica Mat et consort.

Ce dépoli est gravé de fines lignes qui forment un cadre avec des verticales et des horizontales. Elle vous aideront à la création de votre composition et à être bien à l’horizontale.

Attention, si vous n’avez pas réarmé vous ne verrez rien dans le viseur, le miroir étant relevé à ce moment-là.

La visée est assez claire finalement, le dépoli est assez large.

Vous voilà prévenu, il ne faut pas se laisser distraire ni par le bruit ni par la résistance lorsque vous tournez le bouton d’armement, c’est assez physique et déconcertant. Mais de fait, le mouvement relève le miroir, arme le déclencheur et fait avancer le film.

Comme d’habitude, je ne vais pas effeuiller le mode d’emploi, qui est LA, ça n’a aucun intérêt.

Par contre, je vous encourage à le lire attentivement car si l’appareil est simple, il y a des manœuvres à ne pas effecteur, ou dans un certain ordre.

Un exemple, mais non des moindres : ne jamais changer les vitesses avant d’avoir armé l’appareil (comme les Zorki et le Fed, pour mémoire). Sinon, salade de pignons en perspective !

Un mot sur les objectifs qui accompagnent cet appareil : comme tous les objectifs fabriqués alors en Russie, ils ne sont pas mauvais du tout, mais ça dépend de quand ils ont été fabriqué (un lundi ou un vendredi ?). Sans rire, le pire y côtoie le (presque) meilleur et si vous en avez l’occasion, testez l’objectif avant l’achat (je sais, c’est pas évident).

Les objectifs ukrainiens sont bon marché, c’est déjà ça de gagné. Comme je l’écrivais plus haut, la qualité des optiques est très inégales. Par exemple, si certains sont multicouches, et la plupart ne le sont pas, le dépôt du revêtement peut être assez inégal.

Alors, la mesure la plus appropriée pour éviter les déboires, c’est d’utiliser un pare-soleil !

Quoiqu’il en soit, la gamme des optiques pour les Kiev 88 est celle-ci : Fisheye plein format Arsat 30 mm F3.5, Mir 45 mm F3.5, objectif de contrôle de perspective Arsat 55 mm F4.5, Mir 65 mm F3.5, Arsat 80 mm F2.8, Vega 120 mm F2.8, Kaleiner 150 mm F2.8, Arsat 250 mm F3.5, Arsat 250 mm F5.6, Arsat 500 mm F5.6

La légende dit que le Fisheye Arsat de 30mm a sans doute été le déclencheur de nombreux achats du Kiev 88 car proposé aux environs des 200€, il rivalisait – à sa manière – avec le Distagon prévu pour Hasselblad, facturé lui à 5000€ ! Est-ce que le Distagon était 4800 fois meilleur ?

Si vous voulez découvrir la large gamme d’objectif compatible, c’est par ICI. Et pour les plus pointus d’entre-vous, le résultat de tests sont à découvrir LA.

En résumé, que retenir de ce Kiev 88 ?

Il n’était pas très coûteux à son époque et il ne faudrait pas qu’il le devienne. Comptez maximum 300€ pour un bel exemplaire avec un objectif et un dos.

Sa fiabilité a déjà fait couler beaucoup d’encre. C’est une roulette … russe (désolé, j’ai pas pu m’en empêcher !).

Pour utiliser ce genre d’appareil, il ne faut pas être pressé : tout manuel, c’est-à-dire que vous devrez régler la vitesse, l’ouverture, faire la mise au point, armer l’engin et y indiquer la vitesse retenue avant de pouvoir déclencher.

Honnêtement, si vous vous destinez à devenir photographe professionnel avec cet appareil, ce n’est pas une bonne idée, vos clients risquent de ne pas apprécier qu’il puisse vous faire rater LA photo de l’évènement (et avec lui dans les bras, on ne court pas vite).

Par contre, si vous avez du temps à consacrer à votre photographie et que vous ne voulez pas vous ruiner, c’est un bon choix.

Mais si vous avez l’occasion de trouver un Zenza Bronica S2, un Mamiya M 645 pour à peine plus cher, n’hésitez pas, prenez-les, ils sont plus rassurants.

Toutefois, si vous aimez les appareils un peu différents, qui ont du caractère, du corps, celui-ci fera l’affaire.

Quelques videos d’illustration :

Pour bien le charger :

Quelques exemples de photos prises avec cet appareil :

Pour ne pas vous loupez en le chargeant :

Et comme il ne faut pas avoir peur de comparer :

Des références :

https://fr.wikipedia.org/wiki/Kiev_88, https://www.wikiwand.com/fr/Kiev_88, http://www.technique-cinematographique.wikibis.com/kiev_88.php, https://wikimonde.com/article/Kiev_88, https://www.mes-appareils-photos.fr/Kiev_88.htm, https://www.suaudeau.eu/memo/collection/mformat/Kiev_88.html, https://www.yannphotos.com/the-best-medium-format-film-cameras-to-buy-in-2022/, https://www.wikiwand.com/fr/Kiev_88, en français; https://lewiscollard.com/cameras/kiev-88-ttl/, https://www.lomography.com/magazine/9995-kiev-88-the-beast-from-the-east, https://kosmofoto.com/2020/04/studio-shooting-on-the-kiev-88/, https://filmphotography.eu/en/salyut/, https://www.analogpanda.com/kiev-88-film-camera-review?privacy=updated, https://www.kievaholic.com/ (une mine), en anglais.

Argentique

Le Zeiss Ikon 521/2 ou Zeiss Ikon Ikonta C 521/2

Recherche rapide : Préambule – Un peu d’histoire – Présentation du Zeiss Ikon Ikonta C 521/2 – Conclusion – Quelques vidéos d’illustration – Des références

Préambule :

Sans doute la première brocante extérieure de 2024. Il fait frais, le temps est incertain mais il ne pleut pas, la météo ne prévoit d’ouvrir les vannes qu’en milieu d’après-midi. N’empêche, on se dépêche, les prévisions ne sont pas toujours fiables …

S’il y a pléthore de vêtements d’hiver, de ceux pour enfants, de jouets, pas grand chose à me mettre sous les yeux au point de vue appareils photos. Sauf des Kodak Instamatic, des Agfa du même tonneau, des Click et des Clack, des box moisis comme leurs boîtes en cuir, … bref, rien de réjouissant.

Et puis, au détour d’un amas hétéroclite d’objets, un étui, dont le chapeau manque, retient mon attention. Je l’ouvre et je trouve là un Zeiss Ikon qui m’a l’air propre.

Petite manipulation pour voir s’il s’ouvre, si le soufflet n’est pas moisi, s’il déclenche à quelques vitesses, si l’objectif bouge : ça à l’air bon. Petite négociation sur le prix et hop, dans le sac à dos, où, pour une fois, il est bien seul.

Finalement, à l’issue de quelques kilomètres de pas lents et la visite des presque 500 exposants courageux, un seul autre appareil ira le rejoindre, un VTech Kidizoom, car je compte bien initier mes petites filles à la photo, doucement.

Un peu d’histoire :

Mais revenons à notre ancêtre, ce fameux Zeiss Ikon Ikonta C 521/2 de son petit nom complet.

Je vous ai déjà présenté plusieurs Zeiss Ikon de la gamme Ikonta : le B 521/16, le Super 531/2, le 522/24, le M par exemple.

Sans refaire toute l’histoire (que vous trouverez dans les articles cités plus haut), il faut retenir que la gamme Ikonta est toujours de meilleure qualité que les autres produits Zeiss Ikon, comme le Nettar par exemple. Attention, ça ne veut pas dire que ceux-là sont mauvais, mais ils ont reçu moins d’expertise dans leur fabrication car ils étaient destinés à être des entrées de gamme (et des entrée de gamme de cette qualité, on en redemande !).

Pour résumer, les Zeiss Ikon Ikonta ont commencé leur carrière en 1929. Ils étaient proposés en 4 modèles : A, B, C et D. les trois premiers utilisaient du film 120 pour produire, respectivement des négatifs qu format 6×4,5, 6X6 et 6×9. Le D proposait un format plus grand sur des filsm en 116 ou 616 oubliés depuis belle lurette. Il y eut même un « Baby Ikonta » qui utilisait du film 127, assez proche du 24×36.

La première série de ces appareils était marquée 520 et tant qu’à compliquer les choses les Ikonta A, B et C se notaient 520, 520/16 et 520/2.

Puis, vers 1938, apparaissent les 521 : ils gagnent un déclencheur sur le boitier et non plus sur le combiné objectif/obturateur et un dispositif pour éviter la double exposition. Ces 521 ne concernent que les modèles A, B et C.

1950 voit venir les 523 pour les modèles B et C. Esthétiquement ils gagnent un capot chromé avec un viseur intégré ainsi qu’une griffe porte-accessoires.

Puis viendra la série des 524 qui apporte un télémètre non couplé, les fameux Ikonta M pour « Mess », abréviation de télémètre en allemand.

Ce seront les derniers Ikonta à soufflet.

Comme souvent à l’époque, il existait une large gamme d’objectifs et d’obturateurs qui modifiait le prix de vente en conséquence de l’équipement retenu.

Pour le format 6×6 la distance focale retenue était le 75mm tandis que pour le 6×9, c’était le 105mm.

Les objectifs étaient soit des Novar soit un Tessar. Si les premiers offraient des ouvertures de f6,3 (abandonné après la série des 520), f4,5 ou f3,5, le dernier offrait un f3,5. Les Novar étaient sous-traités chez Rodenstock ou Steinheil alors que le Tessar étaient fabriqués par Zeiss. Les premiers étaient des triplet alors que le Tessar comptait 4 éléments. Il va sans dire que ce dernier était rare sur les Ikonta ou Mess Ikonta, la marque les réservant aux Super Ikonta, le haut de gamme.

Quoique dans l’immédiat après-guerre, vous pourriez trouver des Zeiss Ikon Ikonta équipés de Scheinder Xenar, mais c’est anecdotique.

Ensuite vient la gamme des obturateurs. Le plus simple, qui était sur les premiers modèles, c’est le Klio à trois vitesses. Ensuite il y eut des Vario (3 vitesses et pose B), des Pronto (4 vitesses et poses T et B), les Prontor-S, SV, SVS (8 vitesses), les Compur (8 vitesses plus pose T et B), les Compur Rapid (9 vitesses plus pose T et B) et enfin les Synchro-Compur 1-MX (9 vitesses et pose B) et Synchro Compur (10 vitesses et pose B).

Si vous avez suivi, vous savez maintenant que les Super Ikonta recevront d’office le Tessar et le meilleur obturateur du moment de fabrication. Le client pouvait commander un Novar à la place du Tessar mais il recevait quand même d’office le meilleur obturateur.

Donc, si sur une brocante un vide-grenier « qui a été voir sur Internet » le prix de l’appareil qu’il veut vous vendre cher parce que c’est un Zeiss Ikon, vérifiez le type d’objectif et d’obturateur montés dessus car c’est eux qui feront la valeur réelle de l’appareil. Un Zeiss Ikon Super Ikonta équipé d’un Tessar vaut toujours plus qu’un équipé d’un Novar (ne vous inquiétez pas ici de l’obturateur, ce sera toujours le meilleur de l’époque).

La majorité des objectifs, aussi bons soient-ils, sont sensibles au reflets et au flare car ils ne sont pas traités. Ils ne le seront qu’après la seconde guerre mondiale.

De même, les obturateurs n’étaient pas synchronisés pour les flashs avant guerre. Il faudra attendre les Compur Rapid-X et suivants pour en bénéficier.

Présentation du Zeiss Ikon Ikonta C 521/2 :

L’appareil que j’ai déniché est un Zeiss Ikon Ikonta C 521/2 d’après guerre (1949) car il est équipé d’un objectif Novar de 105mm ouvrant à f4,5 et d’un obturateur Prontor-S équipé d’un retardateur et d’une synchro flash grâce à un soquet placé sur l’obturateur. Pour être complet, la production de ce modèle avait commencé en 1938 et interrompue pour cause de guerre.

Il est équipé d’un système qui évite la double exposition … en principe.

Tout noir avec de beaux chromes, il faut avouer que s’il fait daté, il reste un bel appareil.

Avec ses 680 gr tout nu, il offre une bonne sensation en mains. Ici, pas de plastique, rien que du bon métal et du cuir pour le soufflet, garanti pour durer 100 ans (si conservé dans de bonnes conditions, s’entend).

Lorsque vous le sortez de sa gaine en cuir épais, il apparait comme un gros rectangle assez plat. Une pression sur un bouton rond, sur le dessus, libère le soufflet, qui se déplie, parfois avec un peu d’aide (il a 75 ans quand même).

Il faut veiller à ce que ce dernier soit complètement déplié et que l’objectif soit bien droit (on doit entendre un petit « clic » discret quand c’est fait).

Pour le replier, ne jamais forcer mais appuyer sur les deux barres noires vers le bas pour les déverrouiller.

Première remarque : on peut tenir le boitier verticalement (portrait) ou horizontalement (paysage). Attention, si vous vous en souvenez, c’est un 6x9cm. Un format idéal pour les groupes !

Personnellement, je trouve moins facile de le tenir horizontalement car la porte s’ouvre vers la gauche et même si elle offre une prise, on a tendance, si on n’y fait pas attention, à poser les doigts de la main gauche (qui soutiennent) dans le soufflet. Il faut un peu s’entrainer à les poser sur le combiné objectif/obturateur. En position verticale, la position est plus naturelle car la porte repose alors confortablement sur la main gauche mais alors le déclencheur, situé sur le capot, est moins accessible, sauf si vous l’actionnez avec le pouce gauche.

Bref, il faut s’habituer à la manutention de ce type d’appareil.

Ensuite, comme pour répondre à ces questions existentielles, il est équipé de deux pas de vis pour le monter sur un trépied : un en dessous et l’autre sur la porte.

Reste encore à apprendre à viser son sujet. Vous le ferez avec le cadre qui se déploie sur le capot, en deux parties dont l’une équipée d’un simple verre et l’autre d’un verre concave pour donner la distance du 105mm (marquage repris sur le viseur). C’est rudimentaire mais efficace pour cadrer.

Une seconde option était d’opter pour un viseur dit « clair » que l’on fixait sur le dessus du combiné objectif/obturateur (dans le support avec les deux rivets chromés). Personnellement, je trouve le premier système plus évident pour le cadrage et la visée.

Avant d’entamer la partie prise de vue, un mot sur le chargement de l’appareil.

L’opération est plus aisée si le soufflet est fermé, on tient mieux l’appareil en mains. Sur la tranche, sous la petite lanière de portage, il y a un verrou, en fait un bouton qu’il faut pousser dans le sens indiqué par une flèche. Tout le dos s’ouvre alors et tourne sur une solide charnière, vers la gauche, et découvre la chambre, qui parait immense (9x6cm quand même !).

Pour y glisser une bobine de film 120, il faut abaisser une fine plaque métallique, celle qui porte deux ronds chromés, afin de dégager les tenons qui assureront la tenue de la bobine dans l’axe (ici on est loin, par exemple, des plastiques fragiles d’un Diana). Vous introduisez la languette du film dans la bobine réceptrice, placée à droite, armez et déclenchez jusqu’à ce qu’une marque (généralement un trait épais) apparaisse sur le papier jaune du film. Il est temps de refermer le dos de l’appareil. Encore un ou deux déclenchements pour voir apparaitre dans la petite fenêtre rouge, au dos, le chiffre un. Vous êtes prêt pour votre première photographie.

Il est temps d’aborder la partie réglage.

Détaillons le combiné objectif/obturateur : vu du dessus, vous avez d’abord le premier cercle, qui est celui de l’objectif qui tourne à partir de la distance minimum, soit 1,5m, jusque l’infini. Un petit tenon empêche l’objectif de tourner librement autour de son axe.

Second cercle, une roue dentelée, qui est celle des vitesses. Elles s’échelonnent de 1s à 1/250s, plus une pause B.

Enfin, troisième cercle, l’ouverture qui se règle avec un curseur qui glisse de f4,5 à f 32.

Vous aurez remarqué que les vitesses sont reportées sur le cercle des ouvertures. Elles correspondent, dans le sens de la lecture, du haut, aux vitesses de la roue crénelée, qui se lit de face.

Toujours sur le pourtour du combiné, le socket de la synchro flash et, en dessous, en rouge, la tirette du retardateur (+/- 12 secondes). Ne jamais armer le retardateur si l’obturateur ne l’est pas au risque de tout bloquer.

Et puisque je parle de l’obturateur, il faut l’armer avec la tirette située entre la roue crénelée des vitesses et celle des ouvertures.

Lorsque celui-ci est armé, vous pouvez appuyer sur le déclencheur situé sur le capot et déclencher.

Pour avancer d’une vue, il faut tourner le levier en forme de demi clé située juste à côté, à gauche. Dès que c’est fait, le mécanisme empêchant la double exposition est actif et vous pouvez armer de nouveau l’obturateur pour prendre une nouvelle photo, sans risque.

Toutefois, si vous regardez bien comment s’agence l’armement, vous voyez, sur la droite (vu de face) de l’objectif un long bras chromé, qui repose sur un levier noir.

Armez l’obturateur, sans manœuvrer le bouton d’avance du film, et appuyez sur ce levier noir : l’appareil déclenche. Voilà la manière de contourner le dispositif qui empêche la surexposition volontaire.

Petite astuce qui fait partie des classiques chez Zeiss Ikon : les points rouges.

J’explique : sur la couronne des ouvertures et sur celle des distances, vous verrez deux points rouges. Si vous les faites coïncider pour une vitesse donnée, vous serez net, avec une exposition correcte.

Conclusion :

Que penser de ce bel appareil ?

Il est plus encombrant qu’un Zeiss Ikon Nettar ou M, à cause de son format (6x9cm) mais de peu. Et de toute manière, refermé, il tient vraiment peu de place. Vous ne le glisserez pas dans la poche d’un Jean’s mais un petit sac fera l’affaire, à moins que vous n’utilisiez le « sac tout prêt » en cuir livré avec l’exemplaire que vous aurez trouvé.

Celui que j’ai trouvé est hélas incomplet car il lui manque le chapeau mais les lanières sont intactes, le plus important en somme.

Question prix, comptez environ 50€ pour un exemplaire en très bon état. S’il était équipé d’un Tessar, ajoutez 30€ de plus. Mais, franchement, la qualité du Novar est déjà bluffante pour un appareil de cet âge. Juste faire attention aux reflets car même s’il est traité, nous étions au début des traitements anti-reflets.

Si vous voulez tenter le moyen format sans vous ruiner ni vous encombrer d’un gros appareil, voilà un excellent modèle, qui vous offrira 8 photos sur un film de 120, mais quelles photos : elles sont plus de trois fois plus grandes que celles d’un film 24×36 !

Envie de voir ce que donne en photos ce type d’appareil, c’est par ICI ou par LA.

Pour le mode d’emploi, c’est LA-BAS.

Quelques videos d’illustration (les manipulations y sont bien explicitées) :

Des références : http://www.alexluyckx.com/blog/2020/12/07/camera-review-blog-no-126-zeiss-ikon-ikonta-521/, https://vintagecamealab.com/zeiss-ikon-ikonta-521/,http://camera-wiki.org/wiki/Ikonta_521/2, https://thenoisyshutter.com/2022/06/23/classic-camera-review-zeiss-ikon-ikonta-521/, https://emulsive.org/reviews/camera-reviews/zeiss-ikon-camera-reviews/camera-review-my-zeiss-ikon-folders-zeiss-ikon-ikonta-5202-zeiss-ikon-nettar-5152, https://collectiblend.com/Cameras/Zeiss-Ikon/Ikonta-521-2-(Ikonta-C).html, https://camerapedia.fandom.com/wiki/Zeiss_Ikon_Ikonta, https://www.lomography.com/magazine/67655-zeiss-ikon-ikonta-c-521-2-my-golden-oldie en anglais ; https://www.mes-appareils-photos.fr/Zeiss-Ikon-Ikonta-521-2.htm, https://www.collection-appareils.fr/x/html/appareil-12041-Zeiss%20Ikon_Ikonta.html, en français ; http://www.lippisches-kameramuseum.de/Zeiss_Ikon/Zeiss_Ikon_Ikonta_A_521.htm, en allemand

Argentique

Le Yashica Mat 124 G

Voilà bien un appareil qui peut déchainer les passions …

Pourquoi donc ?

Une des premières raisons c’est que beaucoup le trouve beau (je sais, c’est subjectif, mais je suis d’accord avec eux, na !), tout de noir vêtu, avec cette petite touche dorée du G dans le nom. Ensuite, il est abordable pour un appareil double objectifs (TLR pour twin lens reflex), bien moins cher que le sacro-saint Rolleiflex mais quand même un peu plus que le Lubitel, soyons réaliste. Encore, il est facile à prendre en mains et son ergonomie est très bonne. Puis il accepte les films en 120 et en 220, ce qui double le nombre de photos (24 au lieu de 12 habituellement). Les images qu’il délivre sont au format 6x6cm et parce qu’enfin les photos qui en sortent sont (très) bonnes quand on sait s’en servir.

Voilà, voilà …

Yashica est une marque qui a longtemps développé de très bons appareils, tant en 24×36 avec ses reflex ou ses Yashica Electro télémétriques mais aussi avec les TLR qu’elle a produit depuis le début des années cinquante, comme les Yashica Flex puis les Yashica A, B, C, D, les Yashica Mat dont le célèbre Mat 124 et enfin, le dernier de la série, ce Yashica Mat 124 G.

C’est le modèle le plus abouti de la gamme des TLR, le plus jeune aussi puisqu’il fut produit de 1970 à 1986, soit parmi les derniers TLR jamais construits (tous les autres avaient déjà jeté l’éponge, sauf Rolleiflex).

C’est vraiment un appareil qu’il faut privilégier pour s’initier au moyen format car celui-ci vous permet d’encore acheter des films et de manger à votre faim après l’avoir acheté.

Le magnifique sac tout prêt en cuir noir et celui-ci ôté, le Mat 124 G avec son bouchon d’objectif. Noir, c’est noir, mais quelle classe !

Le Yashica Mat 124 et le Mat 124 G sont presque identiques : ils offrent tous deux un objectif de prise de vue de 80mm – soit l’équivalent d’un 50mm en 24×36 – ouvrant à f3,5. L’objectif de vision lui est un 80mm ouvrant à f2,8. Sa plus grande ouverture permet de mieux faire la mise au point sur le dépoli, qui reçoit de ce fait plus de lumière. Tous les deux bénéficient d’un posemètre intégrés mais non couplés, alimentés par une pile (autrefois un PX625 au mercure de 1,35v, aujourd’hui remplacée par un PX625A alcaline, de 1,5v, ce qui n’influe pas significativement sur la précision des mesures).

Bon, mais alors quelle est la différence ?

Mais la lettre G en grand caractère doré et le fait qu’il soit tout de noir vêtu alors que le Mat 124 est chromé et qu’il ne dispose pas de contacts électriques dorés à l’or fin (le G de gold), sensés assurer de meilleures transmissions et une meilleure résistance à la corrosion.

Ne répétez pas ce que je vais écrire, mais si vous craquez pour un Mat 124 vous aurez aussi un bon appareil, mais moins cher. Chuuuut …!

Ce beau rectangle (77 x 148 x 101 mm) pèse plus ou moins 1,2 kg avec sa pile et un film dans la chambre. Oui, c’est assez lourd mais comparé à un Mamiya C220 ou 330, il fait léger. De fait, il est compact pour un appareil de sa catégorie.

Le poids n’est pas un ennemi ici, il permet de bien sentir l’engin dans ses mains et le rend bien stable pour les prises de vue.

La particularité des TLR est d’offrir une visée par le dessus. Comme je l’ai déjà indiqué dans d’autres articles consacrés à ce type d’appareil, cette attitude fait que vous ne regardez pas vos sujets de manière agressive car vous ne les visez pas directement, comme avec un reflex mono objectif par exemple.

D’aucuns disent qu’ils donnent une « posture d’humilité », la tête inclinée vers votre viseur et votre sujet. D’autres diront qu’ils sont « hypocrites » car vous ne regardez pas vos sujets « dans les yeux ». Voici quelques considérations pour une thèse philosophique, le cas échéant.

Bref, l’autre particularité de ce type de visée, c’est que l’image que vous voyez dans le viseur, sur le dépoli, est inversée gauche-droite et qu’il faut un peu d’habitude pour savoir dans quel sens se tourner pour faire la mise au point. Même si l’écran est immense par rapport à tout ce que vous connaissez comme viseur, et vous pouvez en plus vous aider d’une loupe pour affiner la mise au point (grossissement X3).

Personnellement, je n’y arrive pas (des soucis de santé font que ça me perturbe trop) et croyez bien que je le regrette profondément.

En photos de paysage ou de portrait, c’est un appareil des plus efficaces. Même en studio, posé sur un trépied.

Sa vraie limite, c’est quand vous voulez faire des photos dans une autre position que vous regardant vers le bas, dans le viseur. On y arrive, mais ce n’est plus évident du tout.

Autre point auquel il faut être attentif, la parallaxe. Les deux objectifs n’étant pas au même étage, lorsque vous allez photographier un sujet proche, il faut penser à incliner l’appareil un peu vers le haut pour ne pas couper votre sujet. Ce désagrément ne se ressent pas ou quasi pas sur des sujets plus lointain.

Il a même existé des compléments optiques pour pouvoir faire de très gros plans ou des grands angles. Ils sont difficiles à trouver mais ils suggèrent que beaucoup de choses étaient envisageables avec ces appareils.

Si je résume cette présentation, c’est un appareil simple et direct car vous ne trouverez pas de boutons ou molettes inutiles sur le Mat 124 G : tout est à sa place pour vous permettre de vous concentrer sur la prise de vue, le cadrage, sans devoir tâtonner.

Tout est-il parfait dans le meilleur des mondes ? Non car on peut reprocher au Mat 124 G de n’être pas tout métallique et de compter du plastique dans son habillage. Certains louent la discrétion de son obturateur mais estiment que le levier d’avance du film fait trop de bruit comparé au Rolleiflex.

Oui mais c’est comme comparer une honnête Fiat Stillo à une Mercedes Maybach : avec les deux vous irez d’un point A à un point B si ce n’est qu’avec la première vous sentirez l’état de nos routes en Belgique tandis qu’avec l’autre vous survolerez les débats.

Ceci étant, le Rolleiflex est souvent pris comme l’exemple à atteindre mais n’oublions pas, outre son prix, qu’il n’est pas le plus jeune ni le plus dynamique des appareils photo. Et que l’appellation « Rolleiflex du pauvre » donnée au Mat 124 G est déjà une référence en soi.

Enfin, paradoxe de cet appareil, s’il fait inévitablement penser à un appareil « vintage », il présente toutefois un aspect moderne que d’autres n’ont pas, ce qui le rend un peu « indémodable » finalement.

C’est bien beau tout ça, mais il fonctionne comment ce Yashica Mat 124 G ?

Nous allons d’abord glisser une bobine de 120 dans la chambre. Par dessous le boitier, il faut tourner le gros verrou pour libérer le dos, sur charnière.

Comme sur la plupart des moyens formats de ce type, il faut placer la bobine en bas et tirer l’amorce vers la bobine du haut. Quand elle est engagée dans la fente, il faut tourner la manivelle de rembobinage jusqu’à ce que la marque de départ du film soit visible. Puis on referme et on tourne encore un peu jusqu’à ce que le mécanisme se bloque et que le chiffre 1 apparait dans la fenêtre sur le côté gauche.

Si vous doutez encore, petit coup d’œil aux videos ci-dessous.

Remarquez encore l’indication « 12ex » : elle correspond au nombre de vue possible avec un film 120 et c’est malheureusement la seule que vous utiliserez car le film 220 n’est plus produit de nos jours (il vous aurait permis de faire 24 pauses).

Le format 220 a été introduit en 1965 et il permettait de faire 24 expositions. Pour y parvenir, le support papier qui protège le film était enlevé sauf une partie pour l’amorce et la bande contenant les informations d’amorçage. Le film lui-même était moins épais. Dès lors, il fallait que la plaque de pression du film soit réglable pour assurer la planéité du film. Le choix du 12 ou 24 exp. s’occupait des modifications fonction du film utilisé.

En principe, le 220 a disparu en 2025. Il doit bien rester des stocks par-ci par-là et ils sont toujours utilisables avec le Mat 124 G (pour autant qu’ils aient été stocké correctement c’est-à-dire au frigo). Aux dernières nouvelles toutefois, la Chine aurait relancé le format avec le Shanghai GP3 220 qui a une sensibilité de 100Asa.

Au risque de me répéter, l’objectif du haut ne sert qu’à la visée tandis que celui du bas porte l’obturateur et c’est donc lui qui « fait » la photo.

Pour prendre une photo, on tient l’appareil contre soi et on ouvre le viseur, en soulevant délicatement le capot vers l’avant, ce qui lui permet de se déplier. Ne forcez pas au risque d’abimer ce bel enchainement des volets qui s’ouvrent les uns après les autres pour se positionner correctement.

Vous serrez sans doute un peu surpris car même si le verre de visée est immense, il est un peu sombre, c’est normal.

Source : Shootinwithfilm

Comme pour tout appareil photo mécanique, vous allez devoir régler la distance, l’ouverture et la vitesse.

A gauche : les deux boutons pour le réglage de l’ouverture et de la vitesse, entre les objectifs ; à droite, la lucarne de la cellule sur le dessus. Le rond à côté de la lettre G est le capteur de la cellule

Ici l’appareil vous aide un peu car il est équipé d’une cellule au CdS, alimentée par une pile PX625A (qui remplace la PX625 au mercure). Cette pile ne sert qu’à alimenter le posemètre, tout le reste est entièrement mécanique. Vous pouvez donc travailler sans pile.

Cette cellule est située au dessus de l’appareil (le gros rond à gauche). Elle se met en route dès que vous ouvrez le viseur. Vous pouvez régler le type de sensibilité (de 25 à 400Iso) avec la molette sur le côté et l’indication apparait dans la fenêtre à coté de celle de la cellule.

Un petit écran, sur le dessus, montre deux aiguilles : une verte et une rouge.

La rouge bouge dès que vous avez ouvert le viseur donc. Lorsque vous réglez l’ouverture et la vitesse (les deux roues noires près des objectifs), vous faites bouger l’aiguille verte. Vous l’avez compris, il faut faire coïncider les deux aiguilles pour obtenir la bonne exposition.

Soyons de bon compte, cette cellule n’est pas des plus précise car elle travaille sur la moyenne de la luminosité devant le boitier. Si vous deviez être très précis, une cellule à main est recommandée. Si le posemètre intégré est idéal pour le paysage, en portrait et en studio, une cellule indépendante sera un allié bien plus précieux.

Lorsque vous tenez l’appareil entre vos mains, vous serrez surpris de voir avec quelle facilité vos deux pouces se posent naturellement sur les deux roues situées de part et d’autre de l’objectif. Avec celle de gauche vous réglez l’ouverture et avec l’autre, vous choisissez la vitesse. Les valeurs que vous aurez choisies sont reportées par un mécanisme à double roue, visible sur le dessus du premier objectif (et facilement lue pendant vous visez un sujet).

Les vitesses s’échelonnent de 1s au 1/500s plus la pose B et il y a un retardateur de 10 secondes.

Pour faire la mise au point, c’est avec le gros bouton sur la gauche de l’appareil.

Lorsque vous le faites tourner délicatement, vous constatez que toute la platine portant les objectifs avance ou recule. Sur ce bouton vous verrez les repères classiques de profondeur de champ, toujours utiles. La mise au point minimale est de 1m et s’étend jusque l’infini.

Bien, vous avez fixé votre cadre, fait les réglages de vitesse et d’ouverture, il ne vous reste plus qu’à déclencher pour prendre la photo. Le déclencheur est tout en bas, à droite. Remarquez que l’on peut le bloquer en pivotant le trait rouge sur le L (lock)

Votre photo prise, vous devez réarmer le boitier. Il faut déplier la manivelle sur la droite, la tourner dans le sens des aiguilles d’une montre jusqu’à un blocage (avancement du film) puis la faire tourner dans le sens anti-horaire jusqu’au second blocage (armement de l’obturateur). C’est particulier mais pas unique (voir Rolleiflex).

Vous voilà prêt pour votre première sortie avec ce boitier.

Petit conseil pour obtenir de bons résultats, n’ayez pas peur de fermer à f5,6 voire f8 pour obtenir le meilleur.

Vous pourriez avoir besoin d’un flash aussi. La griffe porte-accessoires est sur la gauche, sans contact.

Vous devrez faire basculer le petit levier pointé en jaune sur la lettre X ou M pour la synchronisation et insérer le câble du flash dans la prise prévue à cet effet.

Ah, j’en profite pour un petit aparté au sujet de la synchronisation des flashs car on en parle toujours mais comment ça fonctionne ?

A quoi sert la synchro-flash ?

Pour éviter que la photo ne soit pas bien éclairée par le flash, il faut que l’obturateur soit complètement ouvert au moment du déclenchement de l’éclair.

Ici nous avons un obturateur central à lamelles, qui s’ouvre toujours complètement. Le flash peut donc être utilisé à toutes les vitesses.

Ce n’est pas le cas avec les obturateurs focaux à rideaux. En dessous d’une certaine vitesse, le flash ne peut pas être utilisé parce qu’aux vitesses lentes, le premier rideau découvre tout le négatif puis le second le recouvre.

Alors qu’aux vitesses rapides, le second rideau démarre alors que le premier n’est pas encore arrivé au bout : il se crée donc une mince fente qui découvre le négatif à un instant T.

Dès lors si vous déclenchez le flash à une vitesse rapide, on n’éclaire qu’une bande de l’image et le reste sera noir.

C’est pourquoi les constructeurs indiquent toujours une vitesse minimum pour l’utilisation du flash. Cette vitesse est la vitesse « synchro-flash ».

Vous aurez sans doute déjà remarqué que sur la plupart des appareils anciens vous voyez deux types de synchro-flash : la synchro X pour les flashs électronique et la synchro M ou P pour les flashs à lampes au magnésium dont le départ de l’éclair maximum est plus lent. Sur les emballages des anciennes lampes vous trouverez souvent un tableau de valeurs. Parfois aussi les modes d’emploi les renseignent.

Pour communiquer avec le flash il faut un contact. Celui-ci sera soit directement sur la griffe porte-accessoires (le plot au milieu), soit via une prise séparée.


Nous avons fait le tour de ce beau boitier. Si quelques esprits chagrins lui ont reproché de n’être pas tout en métal, j’avoue que mon exemplaire, qui flirte avec les quarante ans, n’a rien perdu de sa superbe.

D’autres ont prétendus que le rendu des photos n’était pas piqué, mou sur les bords, etc. Toujours en comparaison avec le Rolleiflex f2,8.

Vous savez ce que j’en pense de ces comparaisons …

Un petit tour sur le site de Lomography vous permettrons de vous faire votre propre opinion, notamment avec des exemples comme ICI ou LA.

A la question du prix, la moyenne relevée au moment de cet article était de +/- 450€ pour un bel exemplaire soit environ la moitié du prix d’un Rolleiflex avec un objectif f3,5 (je ne compte pas les f2,8).

Vous aurez alors un excellent appareil, facile, compact, bien équipé pour débuter au mieux dans l’univers du moyen format.

Si vous en trouvez un, soyez raisonnable, faites vous plaisir !

Cet appareil fait partie des hommages que je décline pour ce grand collectionneur partit trop tôt.

Videos d’illustration

Quelques données techniques :

Yashica Mat-124 G
Appareil photo reflex bi-objectif (TLR)
Films : 120 et 220
Objectif : Yashinon 80mm f/3.5 en 4 éléments
Mise au point : Manuelle
Obturateur : central, Copal-SV, de 1 s au 1/500 s plus pose B, synchro-flash X et M, retardateur (10secondes)
Flash : Synchronisation flash avec les flashs électronique X et flash à lampes M
Alimentation : 1x PX625A

Pour la référence du film Sanghai GP3 220, c’est par LA.

Pour le mode d’emploi, c’est par ICI.

Quelques références : http://www.lumieresenboite.com/collection2.php?l=1&c=Yashica_Mat_124_G, https://www.visionlarge.ch/Blog/mon-avis-sur-le-yashica-mat-124/, https://www.studio-plus.fr/photo-argentique/yashica-mat-124-g.html, https://collection-appareils.fr/x/html/appareil-171-Yashica_Yashica-Mat%20124%20G.html, https://www.photosurcour.fr/yashica-mat-124/, https://www.filmisundead.com/test-avis-yashica-mat-124-g/, https://pellochemoi.com/produit/yashica-mat-124g/, http://herlent.daniel.free.fr/reparation/yashica_mat_124_g/index.html (si vous devez changer la mousse entre le viseur et le porte platine) en français ; https://www.rossjukesphoto.co.uk/photographyblog/yashica-mat-124-g-review, https://emulsive.org/reviews/camera-reviews/yashica-camera-reviews/my-first-roll-with-a-yashica-mat-124g, https://www.35mmc.com/14/07/2020/yashica-mat-124g-perspective-from-a-newbie-by-salman-rameli/, https://emulsive.org/reviews/camera-reviews/camera-review-the-yashica-mat-124-by-malcolm-myers, https://kosmofoto.com/2022/05/yashicamat-124g-review/, https://www.lomography.com/magazine/91134-yashica-mat-124g-a-twin-lens-classic, https://mattsclassiccameras.com/tlr-box/yashica-mat-124/, https://shootitwithfilm.com/yashica-mat-124g-camera-review/, https://www.lomography.com/magazine/93031-yashica-mat-124g, en anglais.

Argentique

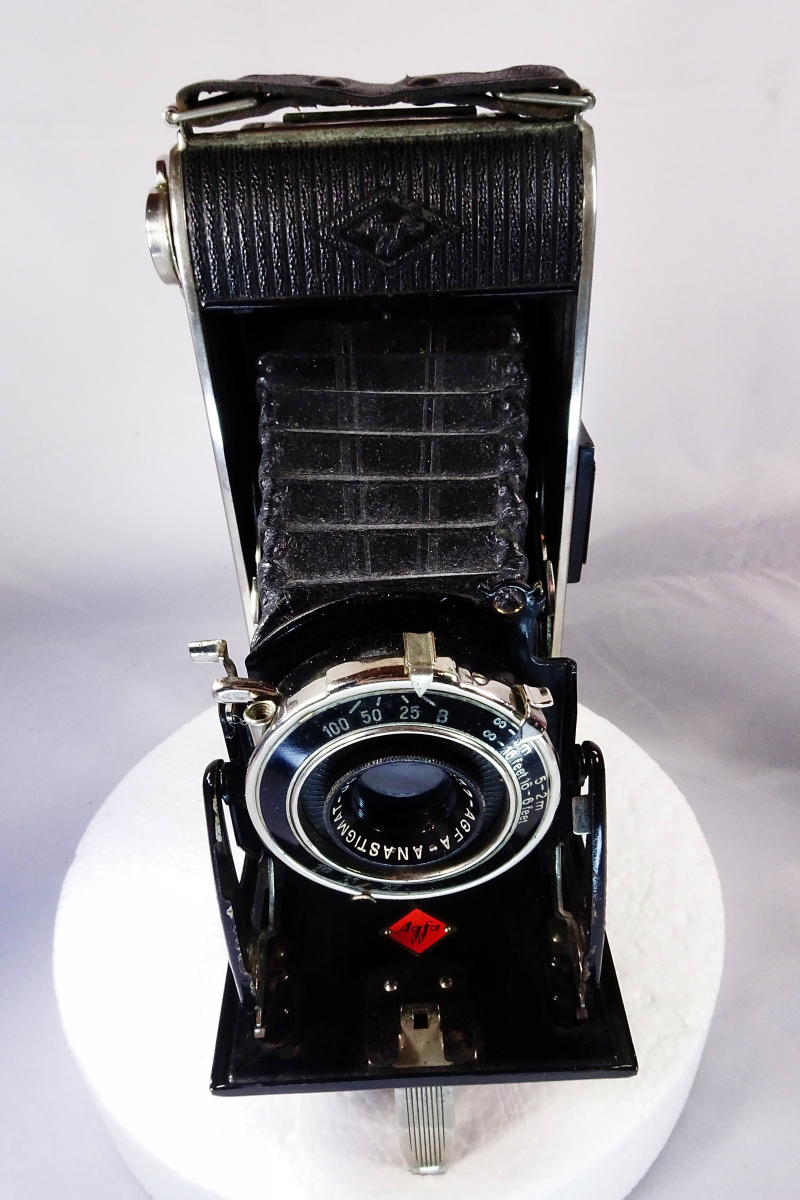

L’Agfa Billy Record

Ici nous avons affaire à un ancêtre car cet appareil date de 1933.

Je vous avais déjà présenté l’Agfa Billy – Clack 74 qui datait aussi du début des années trente.

La différence entre ces deux ancêtres est la manière dont ils s’ouvrent : un bouton sur lequel on appuie pour le Clack et qui libère avec le même bruit le soufflet, automatiquement ; un levier discret, sur le devant de la porte du Billy-Record, qu’il faut tirer doucement pour déplier le soufflet.

Ce Billy-Record 7,7 sera suivi, en 1938 d’un Billy-Record 88 (objectif Agfa Anastigmat Jgestar/Igestar f8.8/105mm ou Jgestar/Igestar 8.8/100mm) puis d’un dernier Billy-Record 4,5 en 1940 (objectif Apotar f4.5/105mm ou Solinar f4.5/105mm avec un obturateur Prontor II qui offrait les vitesses de 1S à 1/150s et une protection contre les doubles expositions).

Cet appareil fait partie de ceux qui ont permis l’essor de la photographie, adressés aux photographes amateurs, comme les Box et folding de Kodak, les pliants de Voigtländer ou Zeiss Ikon, par exemple. Ils utilisaient du film en bobine de 120 pour un tirage de 6x9cm. Avec ce format, il n’était pas utile d’agrandir les images car un simple développement par contact suffisait pour délivrer une photographie de 6×9 cm. Vous avez sans doute déjà vu, dans de vieux albums, ces images aux bords découpés : on utilisait une simple paire de ciseaux crantés.

Au vu des données ci-dessus, nous sommes bien en face d’un appareil aux possibilités réduites mais néanmoins, il a « du style » et vaut la peine d’être présenté.

D’autant que ce modèle présente des côtés dans le style « art déco » du plus bel effet.

Partons du principe qu’il est toujours utilisable et que nous allons y installer un film.

Pour ouvrir le dos, il faut appuyer sur l’espèce de réglette placée sous la lanière de portage. Heu … pas facile car il faut presser sur la réglette et tirer en même temps la porte vers soi, et l’âge n’arrange pas la fluidité du verrou (une lame de métal qui fait ressort).

Si vous voulez refermer l’appareil, appuyez sur les genouillères vers le bas et le mécanisme se libère, permettant de replier le soufflet. Ne brusquez pas la manœuvre, ces vieux soufflets sont parfois devenus fragiles, nous y reviendrons.

Pour le reste, il faut glisser la cartouche de film dans le logement vide, à gauche (vue de la chambre) en soulevant les deux leviers de calage de la bobine. Puis tirer l’amorce jusqu’à la bobine réceptrice que l’on insert en soulevant la molette de bobinage.

La bobine, qui est celle, vide, du film terminé, doit être retirée et mise de l’autre côté pour recevoir le nouveau film.

Il faut enrouler le film jusqu’à l’apparition du témoin de début de film. Refermer le tout et continuer à tourner lentement jusqu’à l’apparition du chiffre 1, que l’on voit à travers la fenêtre en rouge inactinique. Fenêtre qui sert aussi, vous l’avez compris, de compteur de vue rudimentaire. Pour éviter les fuites de lumière par temps très ensoleillé, on peut refermer un petit panneau devant la fenêtre.

Voilà, le film est en place, nous allons pouvoir commencer la prise de vue …

Holà, holà, prenons le temps car ici tout est manuel.

Pour régler la distance, ne comptez pas trop sur le viseur qui n’est finalement qu’un accessoire pour cadrer sa photo, à peu près. Sur le modèle que je possède, il manque le viseur de côté, un viseur à prisme, toujours aussi imprécis que l’autre.

A gauche, le viseur « sportif » vous donne au moins le cadre ; à droite, sur l’œillet en métal, il devrait y avoir un viseur à prisme, perdu.

De toute manière, vous n’aurez que deux choix : de 2m à 5m et de 5m à l’infini. Vous faites ce réglage en faisant coulisser une tirette sur la droite de l’objectif (vu de face). Attention, lorsque vous refermez l’appareil, il revient d’office à la distance 5m – infini. Vérifiez toujours ce curseur avant de prendre une photo proche.

Pour l’ouverture, vous aurez le choix entre f7,7, f11 et f16, là aussi en faisant glisser un curseur.

Quant aux vitesses, elles s’échelonnent de 1/25s – 1/50s – 1/100s et une pose B, toujours en faisant glisser un curseur. Petite astuce, pour actionner la pose B, il faut faire glisser le curseur sur la lettre et maintenir appuyé un petit levier qui maintient le déclencheur en partie basse, c’est-à-dire en ouvrant l’obturateur. Il restera ouvert aussi longtemps que vous maintiendrez ce levier appuyé ou le câble souple enfoncé.

Rappelez-vous qu’à l’époque les films étaient très lents (10 à 50Asa maximum) et donc ces vitesses étaient suffisantes, tout comme les ouvertures.

Revenons aux réglages des distances : Agfa considère que la distance 2m – 5m est celle pour les portraits. Le réglage de l’objectif assure que tous les sujets dans cette distance seront nets. Les autres sujets, comme les paysages, seront nets s’ils sont dans la seconde fourchette de 5m l’infini.

Si vous vouliez descendre plus bas que la distance minimum, et surtout si vous les trouvez, il existe deux compléments optiques : un « close-up » qui se fixe par clip sur l’objectif (diamètre de 23,5mm pour ceux qui veulent chercher). Ce complément permet de descendre à 1m – 1,5m et un complément portrait qui permet de descendre à 1,5m – 2m.

Il était encore prévu un filtre jaune à clipser sur l’objectif, le « Agfa Record Topaz Filter » de grade I ou II selon les effets que vous voudriez donner aux cieux de vos paysages. Le mode d’emploi précise qu’il existe une table avec les différents filtres et les corrections d’exposition et de vitesse. Avis aux chercheurs de raretés.

Alors si vous trouvez un de ces appareils en brocante, si on vous en donne un (comme celui-ci que j’ai reçu), si vous en trouvez un dans un vieux grenier familial, quelques petits points à vérifier :

  • lorsque vous l’ouvrez pour la première fois, c’est en douceur et en amenant les pliants jusqu’au bout de leur course, pour bien stabiliser le soufflet
  • ensuite, dans le noir absolu, ayant ouvert le dos de l’appareil, placez une lampe de poche puissante dans la chambre pour vérifier qu’il n’y a pas de trous, même minuscules. Sinon c’est la fuite de lumière qui ne pardonne pas. Si le soufflet est percé, c’est mal parti.
  • puisque l’appareil est ouvert, rallumez et vérifiez que l’obturateur s’ouvre bien quand vous pressez le déclencheur
  • enfin, vérifiez en faisant coulisser le curseur des distances que l’ensemble du bloc optique tourne dans un sens et dans l’autre. Parfois la graisse utilisée se fige et il est pratiquement impossible de débloquer le tout.
Vue de l’intérieur de la chambre avec au bout la platine objectif/obturateur.

Voilà, si vous avez envie de vivre une expérience différente, c’est un bon appareil, facile à prendre en mains et à régler. Mais c’est un appareil qui demande un peu de temps pour l’apprivoiser et qui vous fera oublier la frénésie des appareils modernes et leurs rafales supersoniques. Ici vous avez le temps de peaufiner votre cadrage …

Ces Agfa Billy Record et leurs confrères de l’époque ont accompagné nombre de soldats dans les tranchées. Fidèles compagnons de galère, ils ont participé à écrire une partie de l’histoire de ces hommes plongés au cœur de l’horreur. Mal vus des commandements, ils montraient la réalité crue des combats, les petits moments de répit, la tristesse et parfois les joies toutes simples d’un instant de trêve. Ne les oublions pas, ce sont des témoins précieux.

Ce sont des appareils que l’on trouve encore assez facilement, pas toujours en bon état hélas. Ils se négocient pour une bouchée de pain (maximum 10 voire 15€ si la gaine en cuir accompagne le boitier).

Ceci étant, les images que délivrent cet Agfa Billy Record f7,7 ne sont pas désagréables : voyez des exemples ICI et LA.

Si vous voulez faire des expériences photographiques, c’est un bon instrument.

Petite video d’illustration :

Un peu de technique :

  • Agfa Billy Record 7,7
  • Type : pliant vertical d’Agfa
  • Année de lancement : 1933
  • Films : 120 films en rouleau, format d’exposition 6×9
  • Objectif : Agfa Anastigmat Jgestar f7,7/100 mm (trois éléments optiques) – distances de mise au point 2 à 5m et 5m vers l’infini
  • Obturateur : Prontor (Alfred Gauthier, Culmbach), vitesses 1/25s – 1/50s – 1/100 sec et pose B.
  • Ouvertures : f7,7 – f11 – f16
  • Poids : 560g
  • Dimensions : 165×88×37mm (fermé), 165×108×131mm (ouvert)


Pour le mode d’emploi, c’est par ICI.

Des références : https://www.danstacuve.org/test-agfa-billy-record-la-sensibilite-de-nos-aines/, en français ; http://camera-wiki.org/wiki/Agfa_Billy_Record

Argentique

Le Koroll 24 de Bencini

Encore un appareil étonnant et peu courant. Celui-ci m’a été gracieusement offert.

Il faut reconnaître que ce Bencini Koroll 24 intrigue : une carrosserie tout en métal moulé et simili-cuir noir du plus bel effet.

Et avec son drôle de bouchon d’objectif, il semble sorti d’une bande dessinée de Barbarella, mais dix ans avant la BD !

Nous sommes tellement habitué aux appareils allemands et japonais qu’on en viendrait presque à oublier que d’autres nations ont produit aussi d’excellent appareils photographique dont la Suisse, la France, les USA, l’URSS, l’Italie – au risque de me faire lyncher par ceux que je n’ai pas cités.

Alors un peu d’histoire ne fera pas de tort. Qui est Bencini de Milan ?

On sait peu de choses sur Antonio Bencini. On suppose qu’il est né dans les dernières années du 19ème siècle, quelque part près de Florence.

On le retrouve conscrit lors de la Première Guerre mondiale et l’on sait, grâce à son fils, Roberto Bencini, que c’est lors du conflit qu’il va rencontrer la photographie.

En effet, l’armée italienne utilisait des caméras françaises pour son aviation. Lorsqu’un boitier tombait en panne, il fallait le renvoyer en France et attendre qu’il revienne. Et comme nous étions en période de guerre, disons que tout n’était pas simple ni surtout rapide.

C’est là qu’Antonio Bencini eut l’idée de proposer de réparer lui-même ces appareils.

Technicien aéronautique, il servait dans le service de reconnaissance et savait donc pertinemment l’importance de ces appareils dans le conflit.

Ses supérieurs lui donnent alors l’autorisation de réparer les appareils défectueux et comme il savait y faire, on le laissa le faire.

Heureusement, toutes les guerres ont une fin et une fois celle-là terminée, Antonio Bencini décide d’utiliser son expérience. Il ouvre une menuiserie à Florence et commence à fabriquer des caméras et des loupes.

En 1920, avec un associé, il fonde la F.I.A.M.M.A. (Fabbrica Italiana Apparecchi Machinei Materiali Accessori). Ce fut un succès car dès 1931 l’entreprise possédait une usine de 3.000 mètres carrés et employait 100 salariés.

En 1933, FIAMMA continue à fabriquer des chambre en bois pour les professionnels mais elle se lance aussi dans la production de petits appareils en tôle, destinés aux débutants. Le Fiammetta offre un format 6×9 sur pellicule 120 et le Gioietta pour le format 4,5×6 sur film 127.

Pourtant, en 1935, Ferrania, la plus importante industrie photographique d’Italie, rachète et absorbe la FIAMMA.

Dès lors, Antonio Bencini va s’installer à Turin où il fonde FILMA avec laquelle il continue à construire ses boites en tôle qui font des photos, toujours dans les mêmes formats.

Décidément Ferrania est gourmande car en 1937, elle rachète encore cette société.

Pas découragé, Antonio Bencini part pour Milan où il crée ICAF. Avec elle, il continue à fabriquer des appareils simples et économiques mais de qualité.

Dès 1939 apparait un nouveau boitier, le Roby, en métal pour film 120 et donnant un format de 6x9cm et le Gabry, toujours en métal avec du film 127 pour le format 4x6cm, et enfin le Delta, un pliant (folding) en format 6x9cm sur film 120.

Selon la légende, Roby et Gabry étaient dérivés des noms des enfants d’Antonio Bencini, Roberto et Gabriella.

Au seuil de la seconde guerre mondiale, la société change de nom et devient CFM. Comme nous sommes sous un régime fasciste, qui émet des règlements pour tout et n’importe quoi et notamment l’utilisation des mots étrangers, les noms de Roby et Gabry deviennent Robi et Gabi. A ceux-là s’ajoutent deux nouveaux pliants, l’Etna et l’Argo, semblables au Delta.

Ce qui devait arriver arriva, la seconde guerre mondiale éclate et l’entreprise ne produit plus que des composants pour vélos et l’industrie aéronautique.

Au sortir de ce second conflit, Bencini reprend la production de certains appareils d’avant guerre, dont le Robi et l’Argo, ainsi que deux autres appareils, toujours des pliants, le Deko et l’Erno (rares).

Il faut attendre 1946 pour qu’un nouvel appareil n’apparaisse, le Rolet, qui utilise des film en 127 pour un négatif en 4x6cm. C’est un appareil que l’on dirait hybride au sens où il conserve la structure des appareils pliants mais le soufflet est remplacé par un barillet en tôle sur lequel on greffe le bloc optique et l’obturateur, qui est un objectif rentrant.

Source : Camera-wiki, le Rolet

C’est au fils Bencini, Roberto, que l’on doit cette idée. Il sera d’ailleurs dorénavant le créateur des nouveaux modèles de la Bencini Spa. Pour contrer les éternels appétits de la Ferrania, Roberto Bencini interrompt ses études à la Faculté d’Architecture de l’École Polytechnique de Milan et se lance dans la conception de nouveaux modèles pour sa société.

Après le Rolet, ce sera le Comet, qui sera la dynastie d’appareils photos la plus connue et la plus longue de l’entreprise. Nous sommes en 1948.

C’est encore un petit appareil en aluminium moulé sous pression, pour film 127 avec toujours un négatif de 3x4cm.

Source : Artdecocameras

Cet appareil simple mais à l’apparence robuste est un succès commercial immédiat. D’autant que le nom choisit ne l’était pas par hasard : c’était celui du premier avion à réaction transportant des passagers utilisé en Angleterre à la même époque.

Dès 1951, la Bencini Spa (dernier changement de nom) présente deux nouveaux appareils en aluminium moulé sous pression, le Relex (qui succède au Rolet) et le Koroll. Si le premier utilisait encore du film 127 pour un négatif de 3x4cm, le second était en film 120 et offrait un double format, le 6×6 ou le 4,5x6cm.

La firme proposait finalement au photographes amateurs une gamme d’appareils qui couvrait les formats les plus usuels à l’époque, le 3×4 et le 6×6 en film 127 et 120. Les solutions techniques et les modèles étaient, au demeurant, assez similaires.

Au fil du temps, ces différents appareils vont évoluer avec, par exemple, la synchronisation des flashs en 1955 ou des améliorations esthétiques, destinées surtout à abaisser les coûts de fabrication et réduire les temps de production.

Bencini a été la dernière des industries italiennes productrices de matériel photographique non professionnel à cesser ses activités, après avoir résisté à la concurrence allemande puis japonaise. Après quelques autres tribulations, la firme arrêtera toute production en 1984.

Pour en revenir à l’appareil qui nous préoccupe aujourd’hui, le Koroll 24, il apparait en 1957. Toujours en aluminium moulé sous pression, il utilise du film 120 avec lequel on obtient 24 négatifs de 3×4,5cm.

En 1960 le modèle évolue et devient le Koroll 24S parce qu’il gagne un objectif plus rapide avec la sélection de 2 ouvertures (f9 et f11) et jouit des quelques corrections esthétiques.

Notre Koroll 24 donc sera produit de 1957 à 1960. Il propose des solutions simples et finalement éprouvées :

  • un objectif de 60mm ouvrant à f11
  • la mise au point se fait avec une échelle en mètres ou en pieds (le cas de cet exemplaires prévu pour le marché anglais où la société exportait ses appareils depuis 1947)
  • une vitesse unique de 1/50s et une astucieuse pose B

Pendant sa brève carrière, il n’y aura que 2 variantes du Koroll 24 : les premiers appareils auront une bague ronde pour la mise au point et l’échelle de distance est gravée sur la bande décorative autour, alors que pour la seconde mouture, cette bague est conique avec l’échelle de distance gravée dessus.

Le Koroll 24 dispose d’une vitesse unique, à 1/50 de seconde, et d’une pose B, sélectionnable à l’aide d’un petit ergot situé sur le côté de l’objectif, à tirer vers le haut.

Sur le bloc objectif et obturateur, nous trouvons la prise pour le flash (3mm) et de l’autre côté, le petit levier de la pause B. Tant que ce levier est soulevé, l’obturateur reste ouvert.

Pour ouvrir l’appareil, il faut descendre le verrou, sur la tranche gauche (vu de face) et le dos s’ouvre sur la chambre. Pour refermer, manœuvre inverse car il ne faut pas oublier de refermer le verrou. Les assemblages sont très bons et il n’y a pas de jeux dans les pièces.

Lorsque l’on ouvre la chambre pour la première fois, ce qui frappe, c’est la forme du cadre, un 3×4,5cm. Pas de guide pour positionner le film mais les deux bobines sont bien serrées dans la chambre et évitent tout jeu à cet endroit. Une large plaque de pression fait son travail pour éviter tout mouvement intempestif. Pour pouvoir insérer la pellicule il faut soulever la grosse molette d’entrainement.

Au fonds de la chambre, on aperçoit le mécanisme rudimentaire mais efficace de l’obturateur, qui n’est pas sans rappeler celui des Bilora Bella ou Bilora Bella 66, contemporains.

Sur le capot, un gros bouton pour faire avancer le film et le déclencheur, en saillie et fileté ; puis, au dessus du viseur, la griffe pour le flash. Attention, le fait de faire avancer le film n’arme pas le déclencheur, qui est toujours en position pour prendre une photo. Risque de double exposition donc si on n’y prends pas garde.

Aux deux extrémités du capot, vous trouverez deux emplacements pour fixer une courroie de transport (qui disparaitra sur le Koroll 24S).

Et un viseur disons, rudimentaire : un simple tunnel avec un minuscule trou pour visser et une fenêtre de sortie tout aussi riquiqui. Mieux vaut estimer les distances sur l’objectif quoiqu’il n’y ait pas d’échelle de profondeur de champ pour vous guider. La mise au point minimale descend à 3 pieds, soit plus ou moins 1,2m si je ne me trompe pas dans la conversion.

Ici, pas de compteur de vue mais 2 fenêtres rouges sur la porte arrière, par lequel vous verrez les chiffres imprimés sur le papier du film 120 défiler. Simple et efficace à défaut d’être « moderne ». Pourquoi 2 fenêtres ? Sans doute un héritage des anciens Koroll qui permettaient de passer d’un format 3×4,5 au 6×6.

Ce qui est étonnant, aussi, avec ce Koroll 24, quand on le regarde pour la première fois, c’est vraiment cette impression de solidité : hormis la charnière sur la tranche droite (toujours vu de face), il n’y a pas d’aspérités. Le moulage du corps comprend une seule pièce qui réunit le corps proprement dit mais aussi le fut de l’objectif et le cadre du viseur. Une belle pièce de fonderie.

Le bloc objectif et obturateur est fermement fixé au fut. Il y a finalement très peu de vis apparentes sur cet appareil (autour du viseur et de l’objectif).

Comme souvent avec ces appareils très simples, on ne risque pas trop de se tromper pour prendre une photo : rappelez-vous, ouverture fixe de f11 et vitesse unique de 1/50s, possibilité de fixer un flash à lampe ou électronique et enfin une pose B pour essayer de jouer sur des vitesses différentes (pied indispensable alors).

Étonnamment, les images produites par ce Koroll 24 sont très belles (voir le lien ci-dessous). Comme quoi, il ne faut pas toujours une « usine à gaz » pour fixer des moments uniques sur la pellicule.

Un petit rappel toutefois : le format 3×4,5 est un format en « portrait », c’est-à-dire dans la hauteur si vous tenez l’appareil normalement. Si vous voulez passer en « paysage », il faut basculer l’appareil pour le mettre à la verticale. On s’y fait …

En résumé, cet appareil est assez rare, mais – heureusement – ça n’influe pas trop sur son prix. Paradoxe des collections car à l’origine cet appareil était un champion des prix compressés.

Disons qu’il faudra compter sur 50€ pour un exemplaire en parfait état et, idéalement, avec son « sac tout prêt ». Mais il faudra chercher …

Des exemples de photos prises avec cet appareil ICI.

Données techniques des Koroll 24/24s :

Introduit vers 1953
24 images 3×4,5 cm sur film 120, utilise deux fenêtres rouges
Obturateur : à vitesse unique et B
Objectif : f/11 (24S : f/9 ou f/16)

Pour le mode d’emploi (11 pages, ça change), c’est par LA mais est-ce bien nécessaire ? Ils l’écrivent eux-mêmes dans le livret :

Des références : https://www.lomography.com/magazine/199584-bencini-koroll-24s-a-beautiful-camera-from-the-50s, http://camera-wiki.org/wiki/Bencini_Koroll, https://historiccamera.com/cgi-bin/librarium2/pm.cgi?action=app_display&app=datasheet&app_id=3723&, https://cameracollector.net/bencini-comet-koroll/ en anglais ; https://www.collection-appareils.fr/x/html/page_standard.php?id_appareil=79, en français ; https://bencinistory.altervista.org/intro%20modificata.html, https://bencinistory.altervista.org/15sch_koroll24.html, en italien.

Argentique

Le Fujita 66

Voici un appareil singulier, qui a tout de suite retenu mon attention.

Son apparence particulière m’a attiré et souvent, qui dit « apparence particulière », dit aussi histoire à raconter.

Aussi bizarre que cela paraisse cet appareil a été conçu par un allemand, Heinz Kilfitt. Cet ingénieur fut aussi le père du célèbre Berning Robot (1930) et d’un reflex très compact au début des années cinquante, le Mecaflex (fabriqué par Metz Apparatefabik) et de quelques objectifs, ce qui était finalement sa seconde spécialité car il créa la Kilfitt Optische Fabrik à Munich en 1964.

C’est sur base d’un prototype Kilfitt 6×6 et son univers composé d’objectifs différents et interchangeables, qui sera montré lors du « Popular Photography » de 1952, que sera construit, en 1956, le Fujita 66.

Le Fujita 66 est donc un reflex mono objectif, à objectif interchangeable, au format 6×6. Il aura son petit succès car il était une alternative économique à d’autres marques prestigieuses … et chères.

Pour l’anecdote, le modèle original porte son nom en lettres manuscrites sur la plaque signalétique. Plus tard, les lettres seront en majuscules. Cet exemplaire est donc un des premiers.

Cet appareil à l’aspect si particulier fait partie des hommages car il est issu de la collection pour laquelle j’ai écris quelques articles déjà.

Comme il était abordable et de qualité, quelques versions du Fujita 66 fabriquées par Fujita Optical Company ont également été rebaptisées Kalimar Reflex, Kalimar Six Sixty, Soligor 66, Haco 66 et Fodor 66SL. De quoi ravir les collectionneurs.

En fait, dès la fin 1962, Fujita Kogaku a arrêté la production d’appareils photo sous sa propre marque mais a continué à fabriquer les appareils photo de la série Kalimar, du nom de l’importateur américain, qui, comme d’autres, a re-badgé quelques appareils qu’il importait et vendait.

Il est aussi contemporain de l’Exakta 66 et des premiers Hasselblad 1000F. Sa construction est plus simple et pourtant, il ne démérite pas.

Voyons cela de plus près.

Sa taille d’abord, plus proche d’un TLR de style Rolleiflex ou Yashica D que d’un Hasselblad et du Exakta 66.

Sa technique ensuite, résumée ici :

  • Pas de miroir à retour instantané (sauf à la fin sous la dénomination Kalimar Six Sixty)
  • Obturateur à plan focal en tissu relativement silencieux de 1/25s jusqu’au 1/500s
  • Objectifs interchangeables – monture à vis, pas de diaphragme automatique mais à preset
  • Distances focales de 52 mm (la plus large en 1957) jusqu’à 300 mm
  • Pas de chargeurs interchangeables
  • Viseur vertical et écran de visée non interchangeables
  • Verre de visée à écran de Fresnel (clair)
  • Pas de manivelle mais un gros bouton d’armement et d’avance du film

Une petite remarque au sujet du 52mm : il s’agissait à l’époque de l’objectif le plus « grand angle » disponible pour un reflex 6×6.

Trois ans après le célèbre Angénieux Retrofocus 35 mm, le 52 mm Kaligar ouvrant à f3,5 était le premier objectif rétrofocus pour moyen format. En plus de permettre une couverture d’angle plus large dans un reflex, la conception rétrofocus a fourni un meilleur éclairage des coins et a rendu possible des ouvertures plus élevées – et elle a ouvert la voie vers l’avenir, car ce concept allait devenir la base du formidable développement du grand angle au cours des deux prochaines décennies.

Des adaptateurs ont été prévu pour monter le Kaligar 52mm sur le Hasselblad 1000F et cette combinaison objectif/adaptateur est un des articles les plus recherché des collectionneurs.

A l’origine, la gamme d’objectifs accompagnant le boitier sera limitée. Elle s’agrandira avec la production du Kalimar. La monture est donc à vis au standard M44.

Nous avions au début un 52mm ouvrant à f3,5et un 80mm ouvrant à f3,5. Puis est apparu un 150mm ouvrant à f4. Ensuite de nouveau un 80mm mais ouvrant à f2,8. Enfin avec le Kalimar Six Sixty, les objectifs Kalimar 240mm ouvrant à f4,5 et 300mm ouvrant à f5,6.

Si je résume la gamme, nous trouverons :

  • le Fujita 66 (1956),
  • le Fujita 66 ST (1957) aussi appelé HACO 66, Kalimar Reflex, Soligor 66
  • puis le Fujita SL (1958) encore appelé Fodor 66 SL, Kalimar Reflex SL qui apporte une vitesse lente de 1/5s
  • le Fujita SQ qui sera le Kalimar Reflex SQ, un SL qui gagne un miroir à retour instantané (1960)
  • enfin le Kalimar Six Sixty, le seul modèle avec un viseur à prisme interchangeable et un écran de mise au point avec image à coïncidence

Lorsqu’on le prend en mains, sa taille séduit tout d’abord. Ensuite, on relève le capot du viseur et on plonge dedans. Bon, comme d’habitude, il y a une petite loupe et un viseur dit « sportif » si vous ouvrez la trappe du dessus mais c’est dommage de ne pas utiliser le verre de visée.

Si vous examinez l’appareil de face, tout d’abord on voit l’objectif qui, je le rappelle est à viser (monture M44) et dessous le bouton du déclencheur.

Sur la droite, le gros bouton pour faire avancer le film et qui arme l’obturateur. Sur la plaque métallique, vous voyez encore une prise filetée pour un déclencheur à câble et au dessus, le compteur de vue. Notez que les vitesses sont sur le bouton d’armement.

Petite particularité, pour réinitialiser le compteur de vue, il faut faire glisser une petite tirette sous le mot « set ».

Sur le côté gauche, les deux boutons pour libérer les bobines quand on devra changer de film, une griffe pour flash dite « froide » (pas de contact de synchro dessus) et en dessous une prise PC. La synchro flash se règle avec la tirette sous les lettres FP – X.

Le X synchronise le boitier au 1/25s ou sur la pause B. Sur le FP (focal plan), la synchronisation se fait en rapport avec les ampoules utilisées : au 1/100s – 1/200s et 1/500s l’ampoule brûle en 40 milliseconde (ms) ; au 1/50s, elle brûle en 50ms et au 1/25s, en 70ms. Il faut donc, en cas d’utilisation d’anciens flashs à ampoules bien choisir celles-ci.

Par dessous, quatre petits pieds métalliques, un filetage pour un trépied, le gros loquet pour ouvrir le dos du boitier.

On voit bien ici le large rideau de l’obturateur, en toile.

Ici pas de plastique, du métal et pour envelopper le tout, un simili-cuir qui comme quasi tous les simili-cuir de ces époques, se fait la malle par endroit.

Nous avons fait le tour de ce reflex pas commun.

Comment fonctionne-t-il ?

Après avoir ouvert le dos avec le gros verrou par dessous, vous installez une bobine de 120 dans la chambre. Vous tournez le film jusqu’aux marques de départ alignées aux points rouges. Refermez le dos et vous faites glissez le curseur qui est sous le mot SET pour que la lettre S apparaisse dans le compteur de vue. Encore un tour jusqu’à ce que ça se bloque sur le numéro 1 qui apparait dans la fenêtre.

Vous ouvrez le viseur pour composer votre image. Le réglage se fait avec la bague des distances de l’objectif jusqu’à ce que l’image soit nette dans le viseur. A défaut, l’objectif porte des marques pour composer son image en zone focus (mise au point pré-réglée selon la profondeur de champ). Vous réglez la vitesse et l’ouverture, puis « clic-clac », l’image est dans la boite !

Comme le miroir n’est pas à retour automatique, il faut attendre un moment avant de pouvoir viser à nouveau à travers le dépoli. En fait, un piston actionné par le déclencheur ramène le miroir à sa place. Ingénieux à défaut d’être rapide.

Que penser de cet appareil ? Si vous désirez sortir des sentiers battus, vous avez trouvé l’appareil qui convient. De plus, il est loin d’être ridicule en termes de qualité. Des auteurs que j’ai pu consulter, ils s’accordent tous à dire que les images produites sont d’excellente qualité.

Revers de la médaille : il n’est pas forcément aisé de trouvé les objectifs si vous voulez agrandir votre parc.

Au niveau prix, comptez entre 250 et 350€ pour un très bel exemplaire avec sa gaine (que je ne vous ai pas montrée ici ayant dû recoller un morceau)

Un peu de technique :

  • Fujita Fujita 66 SL, 1958 par Fujita Optic Co
  • Objectifs interchangeables en monture M44 (filetage) F.C. Fujita f3,5 de 80 mm, Fujita H.C. f3,5 de 52mm (grand angle)
  • Obturateur à plan focal 1/25s à 1/500 s
  • Film rouleau 120 6x6cm
  • Accessoires : un sac toujours prêt

Pour le mode d’emploi, c’est par LA.

Des références : http://camera-wiki.org/wiki/Fujita_66, https://lens-db.com/system/fujita-66-kalimar-reflex/, http://camera-wiki.org/wiki/Kalimar_Six_Sixty, https://vintagecameralab.com/kalimar-reflex/, http://rick_oleson.tripod.com/index-36.html, http://www.novacon.com.br/odditycameras/kilfitt.htm, https://en.wikipedia.org/wiki/Heinz_Kilfitt, https://lens-db.com/camera/fujita-66-st-1956/ en anglais ; http://www.appaphot.be/fr/brands/fujita/fujita-66-st/, en français ; https://www.gigers.com/ernst/ALTEKAMERAS/Fujita66/Fujita.htm, en allemand

Argentique

Rolleicord Va modèle 2

Je crois que tout le monde connait le Rolleiflex, en tout cas pour peu que l’on s’intéresse à la chose photographique.

Synonyme d’excellence et de précision, ils ont toujours été chers et essentiellement destinés aux professionnels. Même encore de nos jours, en occasion, ils restent assez inabordables pour qui veut tenter l’aventure du 6×6.

Conscient que dès lors Rollei perdait une partie de clientèle, la marque décida de rendre plus accessible le principe du TLR (twin lens reflex ou reflex bis-objectifs) en simplifiant son best-seller afin de le rendre plus accessible et ils créèrent le Rolleicord.

Je n’aime pas le principe des appellations comme « le Rolleiflex du pauvre » que l’on attribue au Rolleicord. Expression « le xxxx du pauvre » est bien souvent assorties à des appareils d’excellente qualité mais qui ont le bon goût d’offrir celle-ci à des prix décents. Quelques journalistes en mal d’inspiration ont ainsi traité le Canonet 17 QL III ou les Electro 35 Gsn en référence au Leica. Quelle absurdité !

Bref, les modèles proposés sous la dénomination Rolleicord ont évolué avec le temps et les tous derniers, ceux de la série V notamment, possédaient les mêmes standards de fabrication et s’approchaient de la qualité optique du Rolleiflex. Seule l’utilisation restait un peu différente, avec notamment l’absence d’une manivelle du film couplée à l’armement de l’obturateur. À la place, on trouve une manipulation en deux temps : on fait bouger le film avec un bouton, puis on arme l’obturateur avec une manette dédiée. Rien de rédhibitoire, vous en conviendrez.

Petit tour historique pour situer la firme Rollei : elle est fondée par Paul Franke et Reinhold Heidecke à Brunswick (Allemagne) en 1920. D’abord sous l’appellation Werkstatt für Feinmechanik und Optik – Franke und Heidecke (Atelier de mécanique de précision et d’optique – Franke et Heidecke). Elle deviendra la Rolleiwerke Franke & Heidecke en 1962, puis Rollei-Werke Franke & Heidecke GmbH en 1972, Rollei-Werke Franke & Heidecke GmbH & Co. KG en 1979 et Rollei Fototechnic GmbH & Co. KG en 1981. Elle existe toujours de nos jours et fabrique encore des appareils photographique et d’optique ainsi que des accessoires.

En ce qui concerne le Rolleicord, l’aventure commence en 1933 avec le Rolleicord I et se termine en 1977 avec le Rolleicord Vb. Bel exemple de longévité.

Le premier Rolleicord était une version simplifiée du Rolleiflex standard, avec un objectif Zeiss Triotar 75 mm moins cher et un mécanisme d’avance de film simplifié utilisant un bouton au lieu de la manivelle du Rolleiflex. Habituellement recouvert d’un simili-cuir noir, il a aussi existé avec des plaques métalliques qui ont donné une variante appelée « Art Déco » du plus bel effet.

Au fil du temps, les objectifs seront améliorés avec, par exemple un Schneider Kreuznach Xenar à 4 éléments (qui seront aussi proposé sur les Rolleiflex). Mais si l’objectif le plus lumineux était un f2,8 chez Rolleiflex, il ne sera jamais plus ouvert que f3,5 chez Rolleicord, il fallait bien garder une différence entre les « pro » et les amateurs.

Ceci étant, ils partageaient quelques accessoires, comme le Rolleikin, un dispositif pour mettre du film 135 dans un 6×6.

Mais venons-en à notre Rolleicord Va modèle 2, qui a fait partie de la collection que je vous ai présentée.

Il faut d’abord établir les deux points qui sont les différences fondamentales entre le Rolleicord et le Rolleiflex :

  • la manivelle d’avancement du film et d’armement de l’obturateur : elle est la « signature » d’un Rolleiflex. D’un mécanisme complexe et donc cher, elle ne sera jamais montée sur un Rolleicord, qui héritera d’un bouton pour avancer le film et d’un système différent pour armer.
  • le déclencheur : sur le Rolleiflex, c’est un bouton sur lequel on pousse, situé en bas à droite de la face avant (vu de face) tandis que sur le Rolleicord, c’est un petit bouton, situé à gauche, sur lequel on pousse d’un côté pour armer l’obturateur et de l’autre côté pour déclencher.

Cet appareil est dans les derniers de la série des Rolleicord, qui se termine en 1977. Celui-ci sera produit de mars 1958 à janvier 1961, à 37.000 exemplaires. Je ne vais pour vous faire la liste de toutes les versions, que vous trouverez LA, réunie par des passionnés de la marque, mais vous vous doutez bien qu’entre 1933 et 1977 il y en eut quelques uns.

Arrêtons-nous sur cette dernière série de Rolleicord, la série V.

Il y eut un Rolleicord V, produit de 1954 à 1957, puis un Va de 1957 à 1961 et enfin le Vb de 1962 à 1977.

Si ce dernier est le plus perfectionné, c’est aussi un appareil qui arrive à un moment où les bis-objectifs sont en perte de vitesse, en tout cas chez les professionnels, qui préfèrent maintenant la souplesse des reflex et leur polyvalence, tout comme leur parc optique conséquent.

Destinée aux amateurs, la gamme fut discontinuée alors que celle des professionnels (le Rolleiflex) a perduré jusqu’en 2002 (le Rolleiflex 2.8GX) et qu’elle existe toujours (Rolleiflex 4,0 FW depuis 2006).

Mais commençons par les présentations : le Rolleicord est donc un TLR, soit un « twin lens reflex » ou, dans la langue de Voltaire, un reflex bis-objectifs.

De fait, les 2 objectifs sont positionnés l’un au dessus de l’autre. Le premier ne sert qu’à la visée, le second à la prise de vue. Une chambre noire unique recueille les rayons lumineux pour imprimer le film. La visée se fait par le dessus de l’appareil, via une espèce de tunnel qui se replie ensuite.

Avec cet éclaté, on voit mieux le principe des deux objectifs et de la chambre unique.

Vous visez sur un large dépoli, pas toujours très lumineux mais généralement quadrillé et muni d’une loupe, pour les mises au point très précises.

Vous ne regardez donc pas directement votre sujet, la tête penchée sur votre écran, ce qui donne ce que certain appelle une « posture d’humilité » (Robert Doisneau), peut-être moins agressive que le photographe qui vous vise à travers le gros œil rond de son objectif.

Comme pour tous ces appareils, il faut ouvrir le dos de ce dernier pour y insérer un film en rouleau, appelé 120. Comme cet appareil donne des négatifs de 6x6cm, vous pourrez faire 12 photos sur un rouleau.

Oui, c’est peu mais ça vous oblige à penser vos images, à prendre le temps.

Et si vous avez encore des doutes, voyez cette petite video :

Vous voyez, ce n’est pas si compliqué et avec un peu d’entrainement vous y arriverez facilement.

Bon, vous avez installé une pellicule dans la chambre et l’appareil est prêt pour votre première photo. Holà, pas de précipitation, il vous faut régler sur la plaque mémo le type de sensibilité de votre film. Notez que c’est juste pour votre confort, notamment en cas d’utilisation d’une cellule à main qu’il faut calibrer car l’appareil n’a pas de cellule intégrée.

Quoiqu’il ait existé un « Rolleilux », un posemètre indépendant qui se fixe sur le pare-soleil.

Notez que le constructeur a prévu un tableau, au dos de l’appareil, qui reprend la majorité des cas de figures des prises de vue .

C’est amusant mais la plupart des modes d’emploi anciens sont toujours utiles et précis dans leurs explications. On ne peut pas toujours en dire autant des nouveaux …

Un condensé fort bien fait des conditions de lumière et d’ouverture.

Vous avez noté que je n’ai pas fait mention des vitesses. En effet, avec cet appareil, on travaille avec des valeurs EV qui permettent de régler un couple vitesse/ouverture.

Un même nombre EV (indice de lumination – vous trouverez les explications de ce principe ICI) correspond à plusieurs couples Vitesse d’obturation / Ouverture de diaphragme équivalents. Par exemple le nombre 13 correspond au couple f/8 à 1/125 s, mais aussi au couple f/5,6 à 1/250 s ou encore au couple f/11 à 1/60 s. Les combinaisons de paramètres défilent dans les deux petites fenêtres f et t.

Bien évidemment, vous pouvez vous affranchir de ces propositions et ne juger que sur les valeurs de votre cellule à main ou votre expérience. Il vous faut alors débrayer les deux petites tirettes en appuyant dessus et en les faisant bouger.

Je pense que bien souvent, les photographes préréglaient leurs temps de pose. Petit exemple de ceux-ci :

Quand j’écrivais que les anciens modes d’emploi étaient utiles !

Ceci étant, l’obturateur est un Deckel Synchro-Compur MXV/CR00 qui propose des vitesses de 1s à 1/500s plus pose B, un retardateur V (10 secondes) et synchro X – flash électronique(à toutes les vitesses) et M – flash à ampoule (1/30s). C’est un obturateur qui sera proposé aussi sur les Rolleiflex.

Autre astuce bien présentée dans le mode d’emploi, la présélection de la profondeur de champ.

Franchement, pourquoi acheter un bouquin qui explique la technique ? Vous l’avez en termes simples et bien concrets ici.

Ceci étant, mais c’est moi que ça dérange, je n’aime pas la molette de réglage située à gauche. Ce n’est pas ma main directrice et j’ai quelques difficultés de manipulation.

Allez, on résume : vous avez mis un film dans la chambre, noté sa sensibilité, compris comment fonctionnait la sélection vitesse/ouverture, réglé votre profondeur de champ. Il ne vous reste plus qu’à faire la photo !

Dernière petite manipulation :

Si vous vous souvenez de ce que j’écrivais plus haut, contrairement au Rolleiflex, le fait de tourner le bouton d’avance du film n’arme pas l’obturateur. Vous devez donc le faire manuellement comme expliqué ci-dessus.

Vous avouerez qu’il n’y a là rien de compliqué, juste une petite manœuvre supplémentaire. Et je vous avouerai que je l’aime bien cette petite manœuvre en plus, elle me rappelle celle nécessaire pour prendre une photo avec les foldings (appareils à soufflet).

De gauche à droite : le levier d’armement et le déclencheur du Rolleicord puis celui du Rolleiflex

Ah, le plaisir du bruit de cet appareil quand il déclenche …

Bon, vous avez pris votre première photo, passons à la prise de vue suivante : ne pas oublier de réarmer en tournant le gros bouton à droite, jusqu’à arriver en butée. Vous verrez le chiffre du compteur s’incrémenter d’une vue.

Petit arrêt ici car cet appareil, je vous l’ai écris, était l’un des plus sophistiqué de la série de Rolleicord.

Tout d’abord, vous pouvez introduire dans la chambre un film 135 (bon, je ne vois pas trop l’intérêt de la chose, mais les goûts et les couleurs …) ou des plaques, voire des plans-films, moyennant bien sûr des adaptateurs. Ce qui vous donne finalement un appareil très polyvalent.

Quelques manipulations sont nécessaires, tant pour ajouter des caches dans le viseur que dans la chambre, et jusqu’au compteur, qui devra tenir compte du nombre plus élevé de prises de vue avec les films autres que le 120 classique (je vous renvoie au mode d’emploi ci-dessous).

La force de ces appareils tient aussi au nombre important de compléments : que ce soit des filtres, des compléments optiques, des pare-soleil, des étuis plus ou moins sophistiqués, des accessoires pour flashs ou cellule, etc.

Et comme il est parfois difficile de s’y retrouver dans les références, je vous livre ici celles que j’ai trouvées. Elles pourraient vous aider dans vos recherches de ces accessoires.

Alors, vous avez encore l’impression que c’est un appareil « au rabais » ?

Finalement, outre la simplification de son système de bobinage et d’armement, qui nécessite moins de pièces et de mécanisme précis, la seule autre chose qui différencie cet appareil du Rolleiflex, c’est le choix des objectifs.

Celui-ci est équipé d’un double objectif : celui du dessus, qui ne sert qu’à la visée, est un Heidosmat de 75mm ouvrant à f3,2 tandis que l’objectif qui prendra la photo est un Schneider Kreuznach Xenar ouvrant à f3,5. Il est construit sur un schéma Tessar.

Pourquoi une différence entre les 2 ? Celui de la visée ouvra plus grand pour faciliter la prise de vue en offrant une meilleure luminosité dans le tunnel de visée, qui reste quand même toujours un peu sombre. Quoique …

Source : 50mmf2. La qualité du viseur est excellente et on peut s’aider d’une loupe pour régler sa visée au millimètre.

Des différents auteurs que j’ai consultés pour écrire cet article, il ressort que le Xenar serait très bon à partir de f8 et au-delà, offrant une foule de détails sur le grand négatif 6×6. Il n’a donc pas à rougir encore une fois face au Rolleiflex, qui en sera d’ailleurs pourvu pour les modèles « d’entrée de gamme ».

Ai-je oublié quelque chose à son sujet ?

J’ai brièvement écris sur le flash mais vous pouvez voir sur les photos qu’il n’y a pas de griffe porte-accessoires. Alors c’était soit un complément à fixer sur l’objectif du haut, soit une plaque à viser par dessous qui portait le flash. Un câble relie alors ce dernier à l’appareil.

Vous aurez pu apercevoir aussi sur les photos un gros point rouge : en fait c’est un mécanisme pour empêcher les surimpressions : si le point est visible c’est que le risque existe car le système n’est pas verrouillé.

Peut-être encore un dernier mot du « sac tout prêt » du Rolleicord. Tout en cuir, il respire la solidité et il est vraiment bien pensé pour protéger le boitier. Je vous avoue qu’en découvrant ce type de TLR j’ai été tenté d’écrire un article uniquement sur ces sacs, tellement certains sont astucieux. Un jour peut-être …

Voilà, je pense avoir fait le tour de l’engin et, surtout, vous avoir donné envie de le découvrir vous aussi.

Car il reste une question : vaut-il mieux se payer un Rolleiflex plus ancien (et plus abordable) ou prendre un Rolleicord plus récent au même prix ?

Faisant fi de tout snobisme déplacé ma réponse est sans équivoque : je prends le Rolleicord.

Vous avez pu lire ses qualités, il vous reste maintenant à le tester par vous-même.

Ah, dernière chose et pas la moindre : le prix ?

Pour un boitier en très bon état avec sa gaine, comptez environ 520€ soit près de la moitié d’un Rolleiflex. De quoi réfléchir …

Pour avoir les deux, j’écris sans ambiguïté que le Rolleicord est un excellent appareil, moins « glamour » que le Rolleiflex (parce qu’il n’a pas la même légende autour de lui) mais tout aussi performant et bien plus accessible.

L’essayer, c’est l’adopter.

Videos d’illustration

Comme ça je prépare un prochain article, à l’avance …

Pour le mode d’emploi, c’est par ICI.

Des références : https://fr.wikipedia.org/wiki/Rolleicord, https://www.collection-appareils.fr/x/html/appareil-2055-Rollei_Rolleicord%20Vb.html, https://www.suaudeau.eu/memo/collection/mformat/Rolleicord_Va.html, https://galerie-photo.com/rolleiflex-image.html en français; https://en.wikipedia.org/wiki/Rolleicord, http://www.rolleiclub.com/, https://antiquecameras.net/rolleicords.html, https://rolleigraphy.eu/servicerepairs.php (pour les réparations), http://www.rolleiclub.com/cameras/tlr/info/rolleicord.shtml, https://emulsive.org/reviews/camera-reviews/rollei-camera-reviews/camera-review-me-and-my-rolleicord-vb-by-shawn-mozmode, https://www.filmisundead.com/test-du-rolleicord-rollei/, https://twinlensreflex.eu/sncord.php, https://vintage-photo.nl/live-long-and-prosper-rolleicord/, https://50mmf2.com/writings/rolleicord-v-with-schneider-kreuznach-xenar-75mm-f3.5-review, http://rolleiclub.com/cameras/tlr/info/serial_numbers.shtml (pour les numéros de série) http://camera-wiki.org/wiki/Rolleicord_Va, https://twinlensreflex.eu/sncord.php, https://twinlensreflex.eu/sncord.php#rc5a, en anglais;

Argentique

Le Zeiss Ikon Nettar II 518/16

1er mai ’23, encore la brocante de Haversin et un stand discret, où je découvre ce bel Zeiss Ikon Nettar.

La dame qui le vend cède des appareils ayant appartenu à un parent aujourd’hui décédé.

Jeune femme moderne, elle ne sait trop que faire de ces vieux appareils et elle me le laisse pour un prix raisonnable.

Après le Zeiss Ikon Ikonta, l’Ikonta M, l’Ikonta en 24×36, le Super Ikonta, je pense avoir fait un bon bout de chemin dans cette merveilleuse gamme.

Ce Zeiss Ikon Nettar donc me fait de l’œil et je pressens que son histoire va être intéressante, comme souvent.

Alors, allons-y, commençons la visite …

Si vous avez lu les articles précédant, vous vous souvenez peut-être que Zeiss a lancé son Zeiss Ikon Ikonta en 1929. Appareil à soufflet, il proposait différents formats selon les versions, exprimées par des chiffres : 520 (6×4,5), 520/2 (6 x 9), 520/14 (5 x 7,5), 520/15 (6,5 x 11 cm), 520/16 (6 x 6 cm) et 520/18 (3 x 4 cm). Il a même existé un « Baby » Ikonta en film 127.

Si ces appareils ont connu un très beau succès commercial, leur prix ne les destinait pas à tout le monde et je connais peu de sociétés qui n’essaient pas de « ratisser » large et donc d’aller aussi chercher les clients un peu moins argentés, souvent les plus nombreux d’ailleurs (n’était-ce pas Colbert, ministre des Finances de Louis XIV, qui aurait dit : « Sire, taxons les pauvres, ils sont plus nombreux »).

Et comme il n’y a pas de petit profit, on réutilise les bonnes recettes pour produire un modèle moins cher mais basé sur le design Ikonta dont on récupère le châssis et les rails de guidage du soufflet.

Alors, selon la légende, le nom Nettar vient du grec Nessa, avant d’être latinisé en Netta, ce qui veut dire « l’incommensurable », celui qui vaut plus que son prix.

Il semblerait qu’un membre de l’équipe de conception de cet appareil ait eu une fille, baptisée Netta. La conjonction des deux a fait que Zeiss a adopté le nom Nettar, ce qui correspondait au concept de cet appareil : un appareil qui vaut plus que son prix.

Le premier Nettar est apparu sur le marché en 1934, sous le numéro 510 car sans doute la firme avait-elle déjà prévu une gamme complète pour ces appareils. Tout comme elle l’avait fait avec l’Ikonta.

De toute manière, le Nettar, comme souligné plus haut, utilise le même boitier que l’Ikonta (520/2). Ce qui va changer, c’est l’optique et l’obturateur.

De fait, après le 510, il y eut un 510/2 en 1936 (6×9), puis un 515 en 1937, un 516, etc.

J’ai envie d’écrire que « comme d’habitude », Zeiss va fabriquer sa gamme avec différents obturateurs et optiques avec une progression dans les prix, évidemment. Ainsi un Nettar livré avec un Tessar et un Prontor valait quatre fois le prix du même appareil livré avec un Nettar et un Derval.

Le premier Zeiss Ikon 510 (source : Camera Wiki)

Tout allait bien jusqu’à ce que la Seconde Guerre mondiale vienne tout chambouler car le siège de Zeiss Ikon à Dresde est détruit et nationalisé par la République Démocratique Allemande. La guerre terminée, les usines Zeiss tombent dans la zone contrôlée par l’Union Soviétique. Les Russes embarquent alors tout le matériel de fabrication à Kiev et gardent le nom Zeiss. Cependant, dès 1947, le Zeiss allemand récupère sa production à Stuttgart (en Allemagne de l’Ouest), dans l’ancienne usine Contessa-Nettel, un des membres du groupe Zeiss d’avant guerre.

Dans un pays dévasté, les matières premières étaient rares et difficiles à trouver. Certains appareils étaient donc assemblés à partir des pièces existantes et anciennes.

Ce n’est qu’en 1949 que le Nettar fut relancé aux formats 6×6 (515/16) et 6×9 (515/2), avec l’ancien viseur à cadre posé sur le dessus de l’appareil.

En 1951, la situation s’améliore et le Nettar se modernise : on le dote d’un viseur optique intégré dans un capot chromé, c’est le Nettar II. Il sera présenté à la Photokina de 1951 aux formats 6×6 (517/16) et 6×9 (517/2).

Le Nettar 517/16 (source : Camera Wiki)

Le Nettar II (517/16) garde cependant les mêmes habitudes qu’auparavant, avec des configurations qui diffèrent en fonction du prix.

Nous avons donc maintenant des obturateurs Vario (le moins cher), Pronto et Prontor – SV, combinés avec des objectifs Novar Anastigmat de 75mm ouvrant soit à f6,3 ou f4,5.

Un petit mot sur ces fameux obturateurs : si nous regardons les images détaillées de l’objectif, ci-dessous, nous verrons un logo inscrit avec les lettres AGC (Alfred Gauthier Calmbach), autour d’une petite image qui symbolise un obturateur central à trois lames. Cet Alfred Gauthier Calmbach fonde l’entreprise Gauthier en 1902 et se consacre à la fabrication des obturateurs Ibsor, Vario, Pronto et Prontor. AGC a fabriqué l’obturateur ISBO (1908), qui fut le premier à intégrer un déclencheur à câble. En 1931, Zeiss devient actionnaire majoritaire d’AGC et commence à utiliser ces obturateurs dans les appareils photo Zeiss Ikon. Quatre ans plus tard, AGC fabriquait l’obturateur Prontor, qui offrait la plus haute qualité et les vitesses les plus rapides de l’époque. Après la Seconde Guerre mondiale, l’usine tombe dans la zone occupée par la France et peut redémarrer la production en 1948. À partir de 1976, AGC obtient la production exclusive de tous les obturateurs des appareils photo Contax, même si l’entreprise s’est déjà diversifiée. Actuellement, l’entreprise s’appelle Prontor et se consacre à la fabrication de mécanismes de précision pour la technologie médicale et continue de produire des semi-conducteurs pour la photolithographie et des diaphragmes pour la fabrication de puces.

Si vous aussi possédez un Nettar mais que vous ne savez pas situer le modèle, regardez sur l’arrière de l’appareil : d’un côté vous trouverez le numéro de série gravé dans le revêtement et de l’autre côté, le type de modèle.

Au fur et à mesure d’autres améliorations seront apportées, comme le mécanisme pour éviter les doubles expositions (1953). Un dispositif ingénieux fait apparaître un signal rouge dans le viseur si le film n’a pas été avancé après une exposition et il est impossible de déclencher tant que ce « signal » est visible. Vous aurez compris pourquoi on appelle ce modèle Nettar Signal.

Si le système est utile, il est cher à fabriquer. Il sera alors remplacé par un point rouge qui apparait dans les mêmes circonstances sur le capot, à côté du déclencheur.

Ces Nettar Signal auront les mêmes codes : 518/16 pour la taille 6×6 et 518/2 pour la taille 6×9. Les versions 6×6 sont plus courantes et plus faciles à trouver que les versions 6×9.

Tiens, et tant qu’à compliquer les choses dans les nomenclatures, sachez que chez Zeiss ils appelaient le 6X6 le « B » et le 6×9 le « C ». Vous trouverez alors des brochures qui présentent un Nettar IIB ou un Nettar IIC.

Pour compléter la série, qui sera construite jusqu’en 1959 quand même, en 1956 apparait le Nettax (513/16) qui sera un Nettar II Signal avec un posemètre au sélénium non couplé.

Ce seront les derniers appareils à soufflets (ou folding en anglais) de Zeiss Ikon, qui passera au 24×36 en 1960 (le dernier représentant du film 120, l’Ikoflex, un TLR, sera aussi abandonné cette année-là).

Voilà pour la partie historique. Voyons maintenant le côté pratique.

Ce ne sont pas des appareils modernes, on l’a vu, le soufflet commence à … s’essouffler et les appareils de l’époque sont soit des télémétriques (Leica et consorts) ou les premiers réflex qui ont le vent en poupe et vont bientôt détrôner tout ce petit monde.

Mais ils ont encore quelques avantages : d’abord leur construction rigoureuse et solide, ensuite le choix des objectifs et obturateurs qui sont très bons (surtout les plus chers) et enfin leur taille car lorsqu’ils sont repliés, ils ne prennent vraiment pas de place et savent rester très discrets.

En gros, un Nettar, c’est ça :

Ici la version Nettar Signal avec le plot rouge qui apparait dans le viseur, tout le reste est identique aux autres Nettar.

Alors maintenant, voyons comment fonctionne un folding et celui-ci en particulier.

Disons le d’emblée, c’est un appareil photo facile à utiliser et avec un peu d’entrainement et d’habitude, vous le transformerez en … automatique !

Commençons par le début : au dessus, le capot chromé propose le déclencheur et le petit bouton pour ouvrir l’abattant qui dévoilera l’objectif et l’obturateur. Au milieu, une griffe porte-accessoires et à gauche, une grosse molette qui vous permettra de faire avancer le film.

Lorsque le panneau avant s’ouvre, poussez bien, sans forcer, les deux guides pour qu’ils se verrouillent correctement. Pour refermer, appuyez sur les genouillères au milieu, vers le haut, et le tout se replie.

Un petit point à ne pas oublier : tous les Nettar utilisent le film dit « 120 » soit une bobine de film qui permet au mieux 16 images (en 6×4,5) mais plus généralement 12 vues comme ici (6×6).

Le format 120 possède une bande de papier collée sur toute la bande de film. Cette bande de papier porte une série de marques gravées dessus, qui avertissent de la proximité de l’image 1, mais elle porte également gravés les numéros des images restantes. De nombreux appareils photo moyen format, avant 1965, ne disposaient pas d’un compteur de vues ni d’un levier d’entrainement du film, de sorte que les numéros d’images sur la bobine elle-même font office de compteur de vues.

Exemple de marquages du papier qui entoure le film d’une bobine de 120.

Pour placer un film dans la chambre, il faut ouvrir le loquet sur la tranche, qui libère le dos.

Deux découpes singulières, dans le dos de l’appareil, viennent couvrir deux languettes à ressort. Il faut les abaisser (1 – D) pour y glisser la cartouche, sous le déclencheur (à droite vu de dos). Vous placez une bobine vide de l’autre côté, sur laquelle viendra s’enrouler la pellicule.

Lorsque vous sortirez la bobine de son emballage, vous verrez qu’elle est fixée avec une petite bande de papier avec de l’adhésif. Tirez le papier adhésif, prenez la languette de la bobine (qui est en papier) et passez-la dans la fente de la bobine vide. Enroulez ensuite en tournant la molette d’enroulement (2). Fermez le dos et ouvrez la vitre rouge inactinique (C).

Le cache de la fenêtre rouge inactinique.

Continuez à tourner la roue (2), lentement pour observer les marques sur la bobine. Petite remarque en passant : ces bobines sont conçues pour être compatibles avec la plupart des modèles d’appareils photo dit « moyen format », il peut donc y avoir des marques qui ne conviennent pas à un modèle particulier, mais ce ne sera pas le cas ici. Vous allez voir une ligne verticale épaisse, puis vous verrez deux flèches, ce qui signifie que vous êtes déjà proche de l’image 1. Déplacez-vous lentement jusqu’à ce que vous voyiez deux chiffres 1 verticalement, comme sur la figure (C).

C’est la première image. Le numéro de la photo doit être en plein centre de la fenêtre rouge. Refermez celle-ci et prenez votre première photo. Vous devrez rouvrir la fenêtre pour passer à l’image 2 et ainsi de suite. Une fois la bobine terminée, abaissez la languette (1) et retirez le rouleau. L’excédent de papier servira à fermer la bobine et à l’empêcher de se dérouler, en collant bien le petit morceau de papier à coller qui se trouve au bout. La pellicule est enroulée sur la bobine (B), que vous allez déposer pour le développement. La bobine vide qui vous reste sera la future bobine réceptrice, il suffit de la changer de place .

Si cette manipulation a l’air un peu complexe au début, c’est un geste que l’on apprend bien vite.

Bien souvent lorsqu’on prend en mains pour la première fois ce type d’appareil, on est déconcerté car on ne voit pas très bien comment ça fonctionne, la forme, les éléments étant loin des appareils plus « classiques » tels les télémétriques ou les reflex.

On n’a devant soi qu’un soufflet noir avec au bout un objectif porté par un cercle métallique sur lequel il y a plein de tirettes et manettes. Avec un minimum d’attention vous aurez compris qu’il s’agit des réglages pour la vitesse, l’ouverture et la distance.

Nous allons voir cela en détail, avec quelques astuces que le constructeur nous a laissé pour faciliter la prise de vue, vous verrez cela va devenir simple …

Passons rapidement sur le viseur, pas très clair et qui ne sert qu’à cadrer au mieux votre image. C’est un simple tunnel, sans plus.

Ce qui est utile, c’est de pouvoir contrôler son exposition, commençons par ces réglages :

Source : Camaracoleccion
  • 1. Bague de mise au point. L’échelle de mesure de ce modèle est en mètres. Dans d’autres versions, il apparaît en pieds.
  • 2. Marque de distance de mise au point. Sur cette image, le sujet est focalisé à 8 mètres.
  • 3. Connexion PC pour flash externe. L’appareil photo se synchronise au 1/25s avec les flashs lampes. Les versions dotées d’un obturateur Prontor-SV peuvent se synchroniser jusqu’à 1/300s avec le flash électronique.
  • 4. Levier de l’obturateur. Lorsqu’il est déplacé vers la droite, l’obturateur est armé. Le film doit être amené manuellement avec la grosse molette au dessus, sur le capot, ne pas oublier.
  • 5. Marque du diaphragme sélectionné. Sur cette image, une ouverture intermédiaire entre f/8 et f/11 a été sélectionnée.
  • 6. Onglet de sélection du diaphragme
  • 7. Molette de sélection de la vitesse d’obturation. Du B au 1/200s.
  • 8. Connexion pour câble de déclencheur souple.

Vous remarquerez sur les photos un point rouge (près du 8 de la distance et entre le 8 et 11 de l’ouverture). C’est ce que Zeiss appelle le réglage « au point rouge ». Cette configuration permet à l’appareil de prendre des photos correctes, sans que vous deviez sélectionner l’ouverture et la vitesse pour chaque prise de vue.

Ainsi, dans de bonnes conditions d’éclairage, placez la bague de mise au point sur le point rouge, situé à une distance de 8 mètres. L’ouverture est située à l’autre point rouge (entre f/8 et f/11). La vitesse idéale doit être comprise entre 1/25s et 1/100s.

Dans ce cas de figure, tout sujet compris entre 4m et l’infini sera net et correctement exposé. Appuyez sur le déclencheur, c’est dans la boite …

Ah, un détail important à ne pas oublier : ces appareils ont été conçu à une époque où les films étaient beaucoup plus lents que de nos jours. Donc pour un film de 100Asa, utilisez une vitesse de 1/130 ou 1/140s (vous devrez mettre le curseur entre 1/75s et 1/200s) pour une ouverture de f11.

Cet appareil demande l’utilisation d’une cellule à main pour estimer au mieux la lumière.

Dernière petite chose, tous les appareils ne disposent pas d’un retardateur, cela dépend du type d’obturateur monté. Ici c’est un Prontor et le retardateur est signalé par le curseur au point rouge. Attention, d’abord armer l’obturateur avent d’enclencher le retardateur sinon vous risquez de tout bloquer

Bon, vous pouvez maintenant contrôler votre exposition, allons-y pour la profondeur de champ.

Petit rappel utile pour ceux qui débutent : la profondeur de champ est la distance de mise au point devant et derrière l’objet que vous souhaitez photographier. Ce paramètre est essentiel pour obtenir une bonne image.

Comme ce réglage est fondamental dans la prise de vue, les principaux fabricants d’appareils photo ont intégré un dispositif permettant de prévisualiser la zone de mise au point. Les systèmes les plus complets incluent un bouton qui ferme le diaphragme et permet de visualiser la netteté de l’image, mais ça c’est pour (bien) plus tard que notre Nettar.

Les méthodes les plus simples incluent des marques qui délimitent les intervalles de distance qui seront mis au point. C’est celles que nous allons voir sur cet appareil.

Un exemple concret, en images : sélection d’une ouverture proche de f11, indiquée par la flèche orange. Le sujet est à 8m, indiqué par la flèche verte.

Les flèches rouges marquent l’intervalle de distance qui sera focalisé : entre 4m et l’infini (bien que la flèche pointe au-delà de l’infini).

Second exemple avec l’image de droite : sélection d’une ouverture de f4,5 en gardant la même distance de 8m. La distance de mise au point sera alors comprise entre 6m et 15m.

Profondeur de champ proche de f/11
Source : Camaracoleccion

Petit résumé en images animées de ce qui vient d’être expliqué :

Voilà, voilà … vous l’aurez compris, ce type d’appareil peut encore très bien vous servir et les résultats seront généralement (très) bons – voir les exemples de photos prises avec cet appareil LA et LA.

Sa principale qualité, outre celle de ses images et de sa facilité d’emploi, c’est sa taille réduite quand il est plié : vous n’aurez aucune excuse pour ne pas l’emporter avec vous, il tient dans une poche.

N’aurait-il que des qualités ? S’il en a beaucoup, un de ses principal défaut est son utilisation pour le portrait. En effet, il n’est pas muni d’un télémètre et donc faire une mise au point fine sur les yeux du modèle, par exemple, est difficile. Cet appareil est excellent quand on travaille par zones et donc en paysage. Il donnera des négatifs fouillés et qui permettront des agrandissements de qualité.

L’astuce, pour remédier à ce souci est de le munir d’un télémètre qui vous fixerez sur la griffe qui porte bien son nom de « porte-accessoires ».

Je songe notamment à un Watameter, que je vous ai présenté il y a un moment.

Ensuite, il a été pensé pour des films lents. Il donnera son meilleur rendement avec des films de 50, voire 85Asa. Même si son utilisation avec des films de 100Asa ne pose pas de problème, en plein soleil, il faudra se méfier.

Fred, d’Histoire de Photos, vous dira que ce sont des appareils qui changent votre manière de photographier, en (re)prenant le temps, celui de la balade, de la découverte et de la convivialité (je vous encourage à aller voir son site car outre le 6×6, il travaille souvent en argentique et ses conseils sont toujours excellents en la matières).

Certes, vous ne prenez que 12 photos par film, mais des photos réfléchies, composées. Et puis, le temps de recharger, c’est le temps d’une pause qui permet souvent de discuter avec ceux qui vous ont regardé travailler.

« Est-ce qu’on en trouve facilement ? »

Oui car les Nettar ont été produit en relative grande quantité. Rappelez-vous, ils étaient les « entrées de gamme ».

Et donc si vous en trouvez un, vérifiez s’il n’est pas trop rouillé (mal entreposé), que la porte avant s’ouvre avec un minimum d’aide, que le soufflet est intact (croyez-moi, je n’en ai jamais vu un seul troué alors que les Agfa et Kodak c’est une vraie catastrophe à ce niveau), que tous les organes sont fluides (là encore, les Agfa ont généralement leur objectif bloqué – la faute à une graisse qui se fige avec le temps), que l’objectif est propre.

S’il est accompagné de sa sacoche en cuir, c’est encore mieux mais pas indispensable car c’est elle qui porte la sangle pour le porter, mais la majorité des personnes qui utilisent cet appareil le mette en poche ou dans leur petit sac.

Question prix, comptez maximum 40€ pour un en bon état. Attention, le prix peut être plus conséquent si vous tombez sur un exemplaire équipé du Pronto SV et d’un objectif Tessar mais ceux-là sont rares.

Ceci étant, si vous en trouvez-un, faites vous plaisir, vous ne le regretterez pas.

Si vous avez encore besoin du mode d’emploi, c’est par ICI.

Un peu de technique :

Combinaisons obturateur/objectif :
518/16 IIb Novar Anastigmat 1:4,5/75 mm en Pronto (fabriqué : 1949)
518/16, par exemple Novar Anastigmat 6,3/75 (Rodenstock) dans l’obturateur Vero (fabriqué : 53 juillet – 54 novembre)
518/16 Ev Novar Anastigmat 6.3/75 (Rodenstock) à obturateur Vario (fabriqué : 53 décembre – 54 juin)
518/16 Iv Novar Anastigmat 4.5/75 (Rodenstock) à obturateur Vario (fabriqué : juillet 58 – décembre 59)
518/16 Ih Novar Anastigmat 4,5/75 (Rodenstock) dans l’obturateur Velio (fabriqué : 53 avril – 58 juillet)
518/16 Son Novar Anastigmat 4,5/75 (Rodenstock) dans l’obturateur Pronto (fabriqué : 52 juillet – 59 février)
518/16 Ips Novar Anastigmat 4,5/75 (Rodenstock) dans un obturateur Prontor S (fabriqué : février 55 – mars 56)
518/16 Ipms Novar Anastigmat 4,5/75 (Rodenstock) dans l’obturateur Prontor SVS (fabriqué : 53 avril – 59 janvier)
518/16 Fps Novar Anastigmat 3,5/75 (Hensoldt) avec obturateur Prontor S (fabriqué : juillet 53 – décembre 55)
518/16 Fpms Novar Anastigmat 3,5/75 (Hensoldt) dans obturateur Prontor SV (fabriqué : 53 juillet – 55 juillet)
Ouverture : 4,5 à 22
Viseur : viseur optique à vision directe sous la griffe flash
Autre : prévention de la double exposition
indiqué par un point rouge dans la fenêtre du viseur lorsque le film n’est pas avancé (sous-modèles Signal) indiqué par un point rouge dans la fenêtre au-dessus du boîtier lorsque le film avance

Des références : http://camera-wiki.org/wiki/Nettar, https://camerapedia.fandom.com/wiki/Zeiss_Ikon_Nettar, https://blog.bkspicture.com/review_Zeiss_Ikon_Nettar_518_16-Anastigmat_f4.5.html, https://sites.google.com/site/fromthefocalplanetoinfinity/nettar, https://emulsive.org/reviews/camera-reviews/camera-review-zeiss-ikon-nettar-ii-517-16-6×6-folding-camera-by-david-hume# en anglais; https://www.collection-appareils.fr/x/html/appareil-816-Zeiss%20Ikon_Nettar.html, en français; https://www.camarassinfronteras.com/nettar/nettar.html, http://www.camaracoleccion.es/Zeiss_Ikon_Nettar.html, en espagnol

Argentique

Le Mamiya M 645 Super

C’est en discutant avec Fred, d’Histoire de Photos, que je me suis aperçu que si j’avais déjà évoqué cet appareil, je n’avais pas été très prolixe à son sujet.

Je vais donc remédier à cette lacune car l’engin vaut le déplacement.

Celui-ci vient d’un photographe de portrait, qui me l’a cédé parce que j’allais le respecter et ne pas le laisser trainer au fonds d’une armoire.

Et je vous avoue que ce serait dommage, l’engin est certes costaud mais en plus sa cote monte, monte … (là, on flirte avec les 1000€ tout de même).

Mais commençons par la présentation dudit Mamiya M 645 Super.

Vous vous en doutez, le chiffre « 645 » désigne le format, le 6×4,5. C’est donc un appareil dit « moyen format », qui utilise le film 120.

Cet appareil fait partie d’un « système », en l’occurrence, un corps sur lequel on vient greffer les outils dont on a besoin : des objectifs différents selon les usages, des viseurs, des dépolis, des cellules, … bref tout ce dont le photographe pro (ou l’amateur éclairé et un peu fortuné) va tirer le meilleur.

Ça, c’est juste pour vous donner une idée de ce qu’est un « system » vu par Mamiya

Une petite remarque en passant :

A gauche, le cœur de l’appareil et du système du Mamiya et c’est « juste » une chambre noire sur laquelle vous viendrez accrocher des éléments qui en feront un véritable appareil photo. Comme chez Hasselblad, Rollei, Phase One, etc. c’est la qualité de l’assemblage, la précision des pièces en mouvement, la structure mécanique choisie par les fabricants qui font la différence (quand il y en a une) entre les appareils.

1.Corps de l’appareil, 2. Objectifs, 3.Verres de visée, 4. Poignée moteur, 5. Levier d’armement, 6. Viseur à prisme avec photomètre, 7. Viseur à prisme, 8. Viseur de poitrine, 9. Dos pour bobine 120 chargé avec un film X, 10. Dos pour bobine 120 chargé avec un film Y, 11. Dos pour bobine 220, dos pour film 35mm, dos pour film Polaroid, dos digital (seulement pour des modèles plus récents), etc., 12. Adaptateur pour déclencheur souple

Mais reprenons le fil. Trois générations de Mamiya 645 se sont succédées : les argentiques à mise au point manuelle de la première génération, ceux de la seconde et puis les appareils argentiques à mise au point automatique (autofocus).

Les premiers, appelés Mamiya 645, sont au nombre de 7 et ils peuvent interchanger leurs objectifs, les inserts de film, les viseurs. Cette génération sera fabriquée de 1975 à 1987.

Elle permet de faire 15 photos au format 6×4,5 sur un film standard de 120.

Techniquement, le boitier utilise un obturateur à plan focal en tissu, à commande électronique, qui offre des vitesses de 8 s à 1/500s. On peut verrouiller le miroir et on peut sélectionner la multi-exposition.

Petite particularité de ces modèles, on peut précharger les films dans des cartouches mais on ne peut pas les interchanger en cours de prise de vues.

Au niveau des viseurs, il existe un viseur dit « de taille » (celui où on regarde de haut comme avec les Mamiya C330 pour rester dans la marque) et un pentaprisme plus trois viseurs à prisme comportant une cellule avec visée TTL.

L’objectif standard est le 80mm f2,8C ou le 70mm f2,8C ou encore, plus rare, le 80mm f1,9C.

Ensuite, le Mamiya M 645 1000s sera fabriqué lui de 1976 à 1990. Le « 1000s » signale que ce boitier peut atteindre le 1/1000s. Il bénéficie aussi d’un retardateur et d’un levier pour la prévisualisation de la profondeur de champ.

Puis, le Mamiya M 645 J sera fabriqué de 1979 à 1982. C’est une version simplifiée du M 645 : on a retiré le verrouillage du miroir et le second bouton d’obturation

Ensuite vient la seconde génération, fabriquée de 1985 à 1993. C’est le Mamiya M 645 Super, qui est un nouvel appareil, avec une coque en plastique sur cadre en métal moulé.

Au niveau des caractéristiques, elles sont semblables à celles du M 645 1000s mais cette fois, il bénéficie d’un dos de film amovible, qui permet, si besoin, d’interrompre un film en cours de route.

Vous vous en doutez, qui dit nouvel appareil dit malheureusement incompatibilité avec la génération précédente pour leurs accessoires respectifs (une « erreur » souvent commise par Mamiya, qui avait déjà fait le coup avec ses 24×36).

L’objectif standard est ici le 80mm f2,8N, le 80mm f1,9C (en début de production) puis f1,9N (en fin).

Viendront ensuite, en troisième génération, le Mamiya 645 Pro (1993 – 1998) qui gagne un retardateur et dont le style est moins anguleux. Il pouvait utiliser les objectifs du précédent (ah, là ils ont compris).

Le Mamiya 645 Pro TL (1997 – 2006) est identique au précédent bien qu’il gagne une mesure flash à travers les objectifs, qui restent ceux des précédents boitiers.

Le petit dernier sera le Mamiya 645E (2000), un « entrée de gamme » basé sur le 645 Pro mais sans dos interchangeables, ni viseurs mais il gagne un posemètre intégré dans le viseur. Il utilise toujours les objectifs en N.

Pour en terminer avec la liste des appareils, la dernière génération sera munie d’un autofocus. Elle se nomme Mamiya 645 AF, 645 DF et finalement, Phase One 645 DF.

Si vous voulez en savoir plus je vous renvoie sur le site de Wikipedia, qui en fait une liste exhaustive (voir dans les références ci-dessous).

Mais revenons à notre Mamiya M 645 Super du jour.

Sauf à être costaud, ne comptez pas trop vous balader en rue avec lui, il fait son poids et plus encore selon les accessoires que vous allez lui adjoindre (1.858gr pour cet exemplaire avec un objectif, le viseur prisme et la poignée électrique).

Il est plutôt à l’aise sur un trépied (votre dos vous dit merci), en studio ou en photo de paysage, où il excelle.

Si vous avez encore en tête l’image du « system » (voir plus haut), vous aurez découvert une multitude d’accessoires, dont des viseurs de forme et taille différentes.

Sans entrer dans toutes les subtilités de la chose, résumons en disant qu’il existe un viseur appelé WLF N (viseur à la taille, c.-à-d. qu’on regarde par au-dessus, comme les TLR de type Rolleiflex – notez le « N » qui le destine bien à cette gamme, comme les objectifs) et les prismes, qui ont le grand avantage (pour moi) de remettre l’image dans le bon sens et de permettre une visée directe (comme avec un reflex classique).

En portrait, la visée à hauteur de taille est moins confortable car l’appareil est « horizontal » (6×4,5 et non 4,5×6) par contre, il allège singulièrement le poids de l’ensemble (pas de lourd prisme en verre).

Le « PF N » pour « prism finder N » est le prisme sans cellule, le plus simple. Il vous faudra alors penser à prendre une cellule à main.

Puis il y a celui avec une cellule intégrée, comme sur mon exemplaire, le « Prism Finder AE N ». Son intérêt est d’embarquer la cellule avec l’appareil.

Comme je le faisais remarquer ici plus haut, il y a quelques objectifs intéressants, que vous pouvez compléter, par exemple, par des tubes qui vous permettrons de vous rapprocher de vos sujets si vous estimez la distance trop lointaine, les tubes dits d’extensions.

Selon plusieurs auteurs, qui ont utilisé ou utilisent encore cet appareil, voici la liste des meilleurs objectifs :

  • Mamiya 55 mm f2.8 N – objectif standard pour une vue plus large
  • Mamiya 70mm f2.8 N – objectif avec obturateur à feuilles (objectif spécialisé pour les photos au flash)
  • Mamiya 80mm f1.9 C – l’objectif le plus rapide de la gamme et le meilleur bokeh !
  • Mamiya 80mm f2.8 N – objectif de kit standard (net et compact)
  • Mamiya 110 mm f2.8 N – objectif net, idéal pour les portraits serrés

Mais ce qui fait la particularité et l’avantage de ce modèle, c’est la possibilité – enfin diront certains – de pouvoir changer de film en cours de route, si besoin.

Utile notamment en reportage de mariage car cela permet de disposer, p. ex. de dos chargés avec des films de sensibilités différentes selon les endroits de prises de vue, ou de film N/B et couleur selon l’envie et/ou les besoins.

Venons-en aux questions pratiques pour se lancer dans l’utilisation de ce bel appareil.

Tout d’abord, ne pas oublier d’y placer une pile, une 4LR44 de 6v. Petit détail en passant : prenez le temps de replacer le commutateur sur le trait rouge (hors tension) sous peine de vider la pile rapidement lorsque vous n’utilisez pas le boitier.

Ce bouton, électro-magnétique, ne fonctionne que si donc il y a une pile dans l’appareil. Il est à « deux étages » : positionné sur le carré blanc, la première pression allume l’affichage relatif à la mesure si vous avez un prisme muni d’une cellule, la seconde déclenche l’obturateur.

Si vous ne possédez pas ce prisme, placez le sélecteur toujours sur le point blanc , pour pouvoir utiliser toutes les vitesses.

Et si les piles sont plates, même en plein travail, ce qui bloque l’appareil, mettez le sélecteur sur le point jaune, vous pourrez alors déclenchez au 1/60s, la vitesse mécanique.

Ensuite, il faut bien penser que si vous pouvez changer de film en cours de route il y aura des sécurités pour éviter tout accident. La première et la plus évidente est cette plaque métallique que vous devrez glisser impérativement entre le boitier et le magasin avant d’ôter celui-ci. N’allez pas la perdre, ce serait une catastrophe. Pour éviter cet ennui, Mamiya a prévu une encoche au dos du magasin pour l’y glisser et ne pas l’oublier.

Si un jour, après avoir armé, vous n’arrivez pas à déclencher, regardez donc si vous n’avez pas oublié de la retirer. Ou si vous désirez retirer le magasin et que cela semble bloqué, c’est que vous avez omis de la remettre en place.

En résumé :

Je ne vais pas vous faire le coup d’éplucher page par page le mode d’emploi car vous le trouverez ICI (simplifié) en français et LA en anglais (complet).

Sous ces dehors sérieux, cet appareil autorise les multi expositions. Il suffit de faire pivoter le levier du boitier ou glisser celui de la poignée.

Juste encore vous dire que c’est un bel appareil, plus moderne que le Zenza Bronica S2 que je vous avais présenté il y a un moment et plus modulaire que le Kiev 88 dont je vous parlerai bientôt.

« Mais me direz-vous, qui va se servir d’un tel appareil ? »

Les portraitistes vont l’adorer, tout comme les paysagistes, c’est là que ce type de boitier est à son avantage.

Il sera plus à l’aise sur un trépied même si son poids conséquent n’est pas si excessif que sa forme laisse penser. Mais cela dépend évidemment des accessoires dont vous l’aurez affublé, selon vos besoins.

D’autant qu’avec un prisme comme celui des photos, c’est un régal pour viser. La cellule intégrée n’est pas obligatoire, surtout en studio me semble-t-il où la lumière s’étudie mieux avec une cellule indépendante. Ni la poignée d’entrainement, qui offre un certain confort mais est un peu bruyante et qui alourdit le boitier (6 piles d’1,5v).

Pourtant, vous le savez, il n’y a pas de règle que l’on ne puisse transgresser pour essayer autre chose et donc rien ne vous empêche de le sortir dans la rue. Il vous sera sans doute reconnaissant de lui faire prendre un peu l’air ! Mais vous ne passerez pas inaperçu …

Maintenant, soyons raisonnable, ce n’est pas un boitier qui aime être bousculé, il n’a pas été conçu pour ça. Ensuite, ce genre d’appareil demande de prendre son temps pour composer son image et, rappelez-vous, il utilise du film en bobine de 120, donc c’est 15 photos maximum avec une bobine. Ou 20 avec un film de 220 (on peut mettre les deux). Voilà pourquoi on y réfléchit.

Mais le résultat est là, avec un grand négatif qui autorise les agrandissements sans perte de qualité. Et quand je vois le prix des moyens formats numériques (le ticket d’entrée tourne autour des 5000€, boitier nu !), je me dis qu’il y a là moyen de se faire plaisir à coût raisonnable (enfin, tout est relatif, il faut quand même débourser près de 900€ pour un appareil complet, c’est-à-dire la chambre, un dos, un viseur et un objectif).

Qui a dit : « quand on aime, on ne compte pas » ? C’est en tout cas une possibilité d’entrer dans un monde différent à un prix encore raisonnable, qui vous fera peut-être faire le pas ensuite vers une formule numérique, après l’avoir testé et vu si le format correspond à votre manière de travailler.

Videos guide rapide et d’illustration

Des références : https://en.wikipedia.org/wiki/Mamiya_645, https://mrleica.com/mamiya-645-super/, https://beyondtheaperture.com/2020/07/review-mamiya-645-1000s-medium-format-film-camera/, https://www.benjaminfavrat.com/analog-photo-blog/review-mamiya-645-super en anglais ; https://app-phot-col.com/mdpe_deta_5.php?numephot=0&dn=1&numero=1659&marque=MAMIYA&modele=645%20Super&ty=M, https://www.ledauphin.org/post/2017/02/25/Mamiya-M645-Super.html en français
